Таблицы MS Excel для преобразования координат 0.20230902

Таблицы содержат простые, но законченные "рецепты" преобразований координат,.

  1. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Пользователь zvezdochiot разместил новый ресурс:

    Таблицы MS Excel для преобразования координат - Таблицы содержат простые, но законченные "рецепты" преобразований координат,.

    Узнать больше об этом ресурсе...

    #1
    Александр Сурнин нравится это.
  2. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Возвращаю сюда ссылки из исходной темы.

    Обсуждение на данном форуме:
    * Местная система координат 104 г. Подольск Московской области.

    Наиболее распространённые параметры эллипсоидов.

    Теория: "Раскрашивание" треугольника в Геодезии.

    "Мануалы":
    * "Мануал" по конформному преобразованию: Местные системы координат городов #138.
    * "Мануал" по МНК (OLS): Итерационный алгоритм конформного преобразования? #4.
    * "Мануал" по уменьшению "плохости" матрицы нормальных уравнений (МНК): Гауссова нормализация переменных в МНК.

    Для удобного и свободного скачивания добавил GIT: MS Excel OLS spreadsheets for geodesy

    Применение данных таблиц на данном форуме:
    * Параметры (датум) для Системы координат 1932 года (СК-32) #218 (исходник)
    * Параметры (датум) для Системы координат 1932 года (СК-32) #225
    * Параметры (датум) для Системы координат 1932 года (СК-32) #227 (коррекция)

    Очередной пример применения данных таблиц на данном форуме:
    * ГСК 2011 #34

    #2
  3. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Пользователь zvezdochiot обновил ресурс Таблицы MS Excel для преобразования координат новой записью:

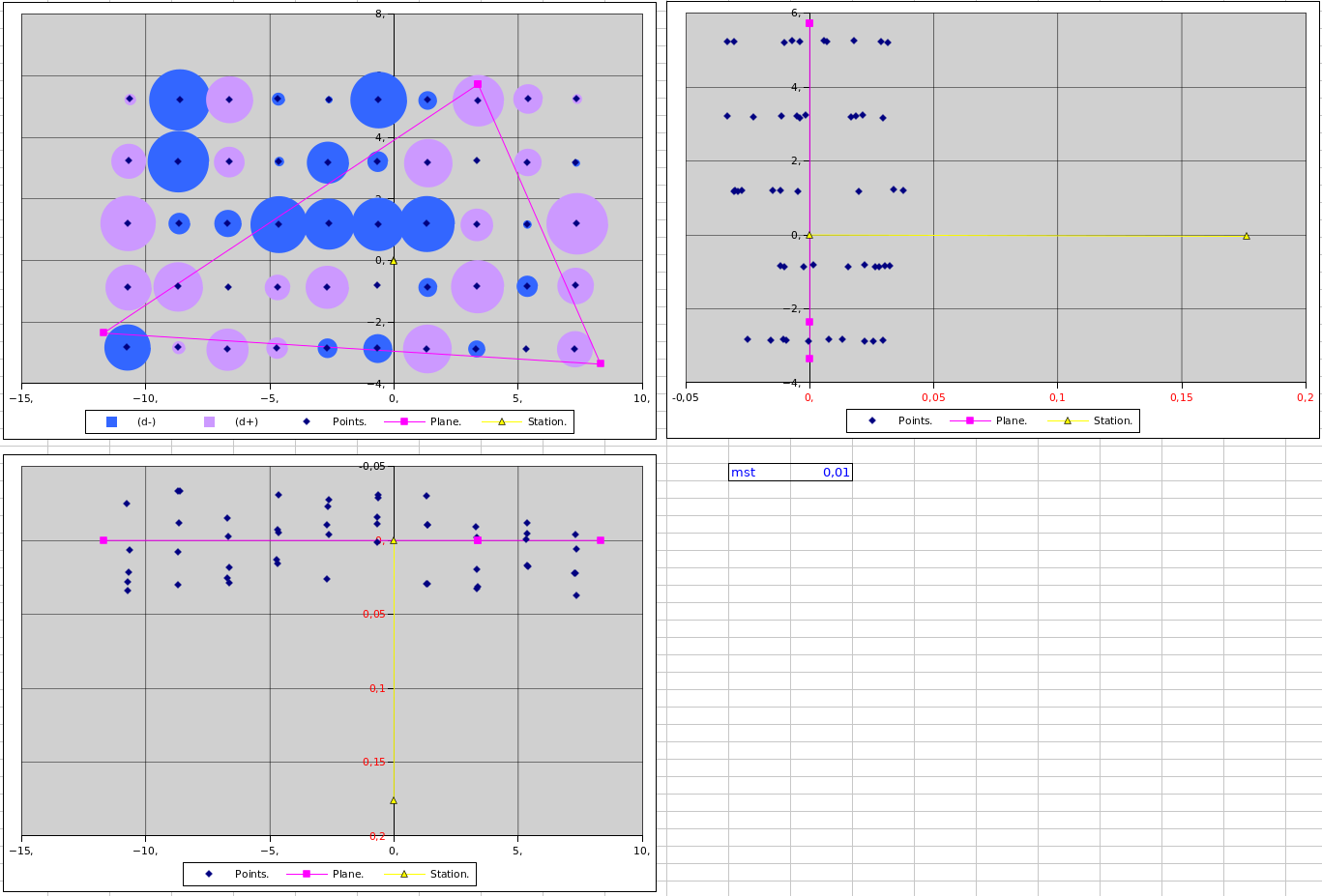

    исправлены (X<->Y) координаты в distance_to_plane

    Узнать больше об этом обновлении...

    #3
    кит нравится это.
  4. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Пользователь zvezdochiot обновил ресурс Таблицы MS Excel для преобразования координат новой записью:

    classic

    Узнать больше об этом обновлении...

    #4
  5. FlAlexandr

    Регистрация:
    7 июл 2022
    Сообщения:
    3
    Симпатии:
    0
    Добрый день!
    Подскажите, пожалуйста, в чем может быть проблема в пересчете в файле "gauss-kruger".
    Входные данные в геодезической Пулково-42:
    СШ: 50.31080783
    ВД: 37.92875193

    Пересчет в Гаусса-Крюгера (7я зона) с такими настройками
    дает
    X: 5576065.824
    Y: 7423691.889

    что совпадает с пересчетом в GeoCalculator

    Но если мне нужно получить пересчет в другую зону, например в 4-ю, то геокалькулятор считает так:


    В Excel я выставляю параметры для 4й зоны:

    И получаю
    X: 55714047.91
    Y: 5702435.074

    Это не совпадает с результатами пересчета в геокалькуляторе.

    Подскажите, пожалуйста, что я неверно настроил в Excel?

    #5
  6. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Всё верно вроде как настроил. Проверь обратным расчётом (XY->BL). Но разница L-L0 во втором случае смущает. (~ 18°) Кто такое пользует?

    #6
  7. FlAlexandr

    Регистрация:
    7 июл 2022
    Сообщения:
    3
    Симпатии:
    0
    При обратном пересчете возвращается все к исходным
    СШ: 50.31080783
    ВД: 37.92875193
    тут проблем нет.

    Это я для примера взял пересчет в другую зону. Если переходить в ближайшую зону, погрешность меньше, но она все равно есть.
    Интересно, почему получаются разные значения при пересчете в какую-то другую зону. В идеале ведь результаты должны совпадать. В обоих случаях все пересчитывается по действующему ГОСТ...

    #7
  8. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Не знаю что насчёт ГОСТ, но ежели спросить у proj.4, то:
    Код:
    $ echo "37.92875193 50.31080783" | proj +proj=tmerc +lat_0=0 +lon_0=39 +k_0=1 +x_0=7500000 +y_0=0 +ellps=krass +units=m
    7423691.89      5576065.82
    $ echo "37.92875193 50.31080783" | proj +proj=tmerc +lat_0=0 +lon_0=21 +k_0=1 +x_0=4500000 +y_0=0 +ellps=krass +units=m
    5702435.07      5714047.91

    (почему то у proj иной порядок следования координат).

    PS: Но "это" может быть результатом использования более простых формул. Надо уточнять.

    #8
    Последнее редактирование: 7 июл 2022
  9. FlAlexandr

    Регистрация:
    7 июл 2022
    Сообщения:
    3
    Симпатии:
    0
    Получается, в разных пересчетах разные значения:
    Excel: 5714047.91; 5702435.074
    GeoCalc: 5714048.54; 5702437.869
    Proj4: 5714047.91; 5702435.07

    Возможно, в геокалькуляторе неверно выставлены параметры преобразования... Буду проверять

    #9
  10. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Не факт. Возможно в GeoCalc используются "суперсложные" формулы и на большом удалении от осевого это проявляется. Но в большинстве случаев "суперсложные" формулы не используются. Та что, кто ж его знает.

    PS: Достаточно глянуть на таблицу "ellipsoid" и сразу становится понятно, что применено разложение Тейлора.

    #10
  11. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
  12. stout

    Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    4.172
    Симпатии:
    11.937
    Адрес:
    Златоглавая и Белокаменная
    #12
    zvezdochiot нравится это.
  13. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Пользователь zvezdochiot обновил ресурс Таблицы MS Excel для преобразования координат новой записью:

    генерация из измерений файлов для GNU Gama

    Узнать больше об этом обновлении...

    #13
  14. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Пользователь zvezdochiot обновил ресурс Таблицы MS Excel для преобразования координат новой записью:

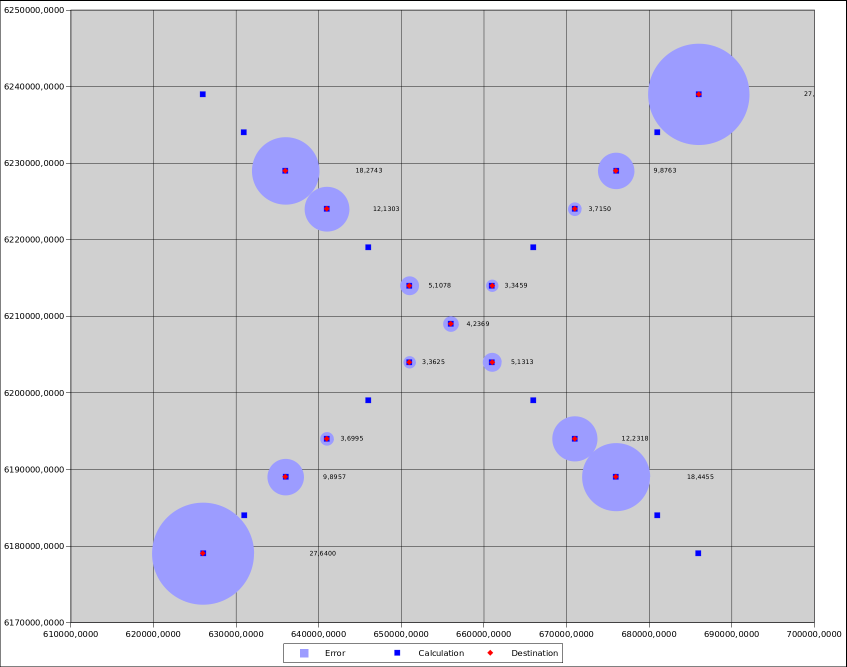

    graphics

    Узнать больше об этом обновлении...

    #14
  15. Александр Сурнин

    Форумчанин

    Регистрация:
    24 июл 2015
    Сообщения:
    140
    Симпатии:
    216
    Здравствуйте. У меня пара глупых вопросов по helmert3d, ну а куда ж деться. Что сделать для пересчёта по пяти общим точкам? И точки от 102 по 107 не пересчитались. Что-то я упускаю Снимок экрана 2022-07-20 112010.png

    #15
  16. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Ну так ты строки с формулами надлежащим образом "растягивай": все формулы по 7-ую строку, а "синии" - по 14-ую строку.

    "Растянуть" формулы - выделить строку (например 5-ую) от столбца J до столбца Z и потянуть вниз за правый нижний угол до нужной строки.

    PS: Сверить результат можно в helmert3d.

    #16
  17. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    Пользователь zvezdochiot обновил ресурс Таблицы MS Excel для преобразования координат новой записью:

    МНК с фиксированными точками

    Узнать больше об этом обновлении...

    #17
  18. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    #18
  19. zvezdochiot

    Форумчанин

    Регистрация:
    27 июн 2014
    Сообщения:
    5.937
    Симпатии:
    2.103
    Адрес:
    г. Москва
    #19
    Александр Сурнин нравится это.
  20. ErnieBoyd

    Форумчанин

    Регистрация:
    10 июн 2014
    Сообщения:
    271
    Симпатии:
    159
    БОльшая часть списка — давным-давно неиспользуемые эллипсоиды графств Миннесоты и Висконсина. И «наиболее распрастранены» они были только на территории этих графств. А вот эллипсоида ГСК-2011 в списке нет. Можно же ориентироваться на что-нибудь более осмысленное.
    Код:
    proj -le


    Вложения:

    • proj-le.txt
      Размер файла:
      2,8 КБ
      Просмотров:
      11
    #20
    zvezdochiot нравится это.
