Всем здравствуйте!

Это сообщения для тех, кто уже пользуется или только рассматривает к использованию систему полевого кодирования - ATPCOD .

Чтобы понимать суть, о чем пойдет речь, желательно ознакомится с инструкцией к данной системе.
В кратце, суть заключается в следующем:
Т.к. система полевого кодирования подразумевает и позволяет выполнять съемку скрытых и недоступных точек, в том числе съемку столбов лэп по их геометрическому центру, то чтобы повысить эффективность данной системы, ещё 3 года назад, мной было применено в практике следующее устройство - шаблон, который в достаточной степени, упрощает и повышает качество работ.

И так. В качестве рекомендации, для достижения более высокого качества определения координат объектов, таких как опоры ЛЭП, углы зданий, ограждений и т.п. на веху подвижного спутникового приемника, см. рисунок ниже, рекомендуется изготовить и установить специальное устройство - шаблон постоянной длины 400мм, позволяющий выполнять съемку объектов с небольшим, но фиксированным отступом от них.
Устройство исключает необходимость прислонять сам подвижной приемник в плотную к объектам, которые в условиях максимальной близости к приемнику, закрывают значительную часть небосвода, и тем самым ухудшают качество определения координат этих объектов.

​

Почему именно 400мм?
Как показала практика применения этого устройства в течении 3-х последних лет, длинна шаблона в 400мм самая удачная. Был вариант 500мм, но он оказался неудобен в использовании, а шаблон длинной менее 400мм теряет смысл его практического применения.

Устройство выполнено из оцинкованного металла. Состоит из хомута с резиновым уплотнением, болта и гайки М8 с барашками, двух шайб и 6мм прута длинной ~400мм. Болт и гайка с барашками, позволяют выполнить затяжку хомута с желаемым моментом силы и без какого либо инструмента. Болтовое соединение, позволяет легко складывать устройство.

Порядок определения координат объектов, с помощью данного устройства, выполняется следующим образом:
Веха подвижного приемника устанавливается рядом с объектом съемки и касается его концом устройства, при этом, необходимо максимально достоверно определить направление продольного или поперечного смещения наблюдаемой точки относительно ближайшей базовой линии.
Далее, производится запись наблюдений на точке, после чего, в специальных атрибутах, предусмотренных для ввода значений смещений, вводится постоянная шаблона.

В тех случаях, когда определение верного направления смещения, относительно ближайшей базовой линии, выполнить затруднительно, или базовые линии отсутствуют, необходимо выполнить съемку дополнительной точки с кодом "AZ" - азимут (ниже на рисунке т.2), которая будет определяющей, в определении верного направления смещения наблюдаемой точки (ниже на рисунке т.1).
Точка с кодом "AZ" определяет азимут смещения только для одной предшествующей точки.

​



Пользователь ATP обновил ресурс AcadTopoPlan новой записью:

Выпуск AcadTopoPlan версии 2021.3.30

Узнать больше об этом обновлении...



Здравствуйте, уважаемые коллеги!
Наконец то, мне удалось создать классификатор условных знаков для С.-Петербурга, по требованиям ГРИИ.
В списке классификаторов он находится под именем: СПБ 500 LT.
Можно было бы добавить к названию beta, поскольку я сам лично, никогда не применял в своей практике данные условные знаки.
Честно говоря, это было очень сложно, т.к. какой либо литературы, объясняющей правило начертания условных обозначений ГРИИ просто нет, только требования с небольшими пояснениями, а где то и без них. Причем, каких либо библиотек блоков, типов линий, файлов форм и шрифтов, в общем доступе я не увидел. Спасибо коллегам, поделились, но актуальность переданных мне библиотек под вопросом.
На основании того, что в правилах начертания у.з. ГРИИ я не большой специалист, могу только догадываться, что да как, то прошу всех, у кого есть возможность, проверить новый классификатор и указать на какие либо ошибки или неточности.



ATP, Прошу пояснить, почему при масштабе 1:1000 высота текста надписей характеристик зданий - КН, КЖ равна 0.002 ? масштаб аннотаций устанавливал и 1:1 как требует инструкция к программе и 1:1000 как удобнее мне, как пользователю, в любых вариантах подписывает высотой 0.002. Как сделать чтобы высота была 2.0 сразу при подписывании характеристики зданий и в других командах где есть текст? Спасибо.



Видимо у вас шаблон такой, что блоки и текст масштабируются при вставке в чертеж.

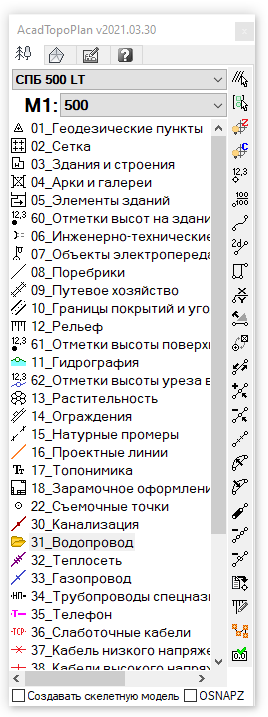

Нажмите клавишу сброса едениц чертежа (см. рис ниже) и повторите операцию по вставке характеристик.



Максим Александрович, спасибо за ответ и за хорошую программу. Но у меня в версии 22.134 почему-то нет кнопки сброса единиц чертежа и предыдущей кнопки, которая у вас изображена на скриншоте.



В таком случаи, выполните команду -DWGUNITS с вводом следующих значений:
Единицы длины: <Метры>
Формат линейных единиц: <Десятичный>
Точность линейных единиц: <3>
Масштабировать объекты других чертежей при вставке: <Нет>



Спасибо за рекомендации, помогло следующее: системная переменная INSUNITS поставил значение 4 (миллиметры) и все заработало.



Такого в программе нет, но вы можете изменить цвет пространства модели и тем самым повлиять на отображение цвета с индексом 7 (белый).
Ели у вас модель имеет условно "черный" или близкий к нему по тону цвет, то автокад отображает цвет 7 как "белый", и на оборот, если установите для модели "белый" или близкий к нему цвет, то объекты с индексом цвета 7 будут отображаться "черным".
В итоге, вы сможете добиться того, что объекты "черного" цвета будут корректно отображаться на растровой подложке белого цвета.

--- Сообщения объединены, 31 мар 2021 ---

На моем Civil 2019, значение insunits, что 4 или 6, никак не влияют на результат, и в любом случаи, блоки вставляются правильно.



Пользователь ATP обновил ресурс AcadTopoPlan новой записью:

Выпуск версии 2021.4.4.

Узнать больше об этом обновлении...



Вместо программы в ресурсах, ты прицепил картинку)))



Можно настроить яркость и контрастность растровой подложки.



Оффтоп

К тому же всё для этого есть: https://geodesist.ru/threads/photoquick.87057/



Зачем сторонние причиндалы? На примере АС2007: Выделяем растр > ПКМ > Изображение > Регулировка/Подрезка/Прозрачность/Внешние ссылки



Оффтоп

Полумеры плохо работают. А часто не работают вообще.



Пользователь ATP обновил ресурс AcadTopoPlan новой записью:

Выпуск версии 2021.4.7

Узнать больше об этом обновлении...



Пользователь ATP обновил ресурс AcadTopoPlan новой записью:

Выпуск версии 2021.4.10

Узнать больше об этом обновлении...



Здравствуйте, хотел бы попросить сделать функцию создание прямоугольника по 4 точкам, лежащих не на вершинах прямоугольника , а на его сторонах



Задача не имеет однозначного решения, бо по четырем точкам лежащим на сторонах прямоугольника, можно построить бесконечное количество прямоугольников.

Посмотри тему по условным знакам, там есть прога для рисовки зданий.
https://geodesist.ru/threads/razrabotka-uslovnyx-znakov-dlja-autocad.36873/
