ТочностиНЕТ (iCmd_Drawing). Набор программок для облегчения труда по выполнению исполнительных схем версия 1.2.1

Набор программок для облегчения труда по выполнению исполнительных схем

  1. Grigarash

    Grigarash Форумчанин

    Обязательно испробую. Кстати заметил что ты тестишь на 15 акаде. Эт оч хорошо.
    В выходные просто не могу проверить.

  2. igorkl

    igorkl Форумчанин

    У меня 13/14/15 установлены) и в акаде проблем в диапазоне трех лет быть не должно.

  3. Grigarash

    Grigarash Форумчанин

    Дома имею акад 2015 x64, windows 8 x64

    загружая файл выдает такую фигню


    стоит framework 4.5/ Даже скачав с инета и запустив установку, пишет что на компе уже стоит последняя версия

    Да забыл сказать вкладка "Геодезия" у меня в акаде уже существует (моя личная)
    может он не может вторую создать с таким же именем?

  4. igorkl

    igorkl Форумчанин

    Проверь в свойствах файла нет ли галочки, что файл закрыт?

    По поводу повторяющихся имен вкладок - автокад их сравнивает по ID, поэтому имена могут повторятся.

  5. igorkl

    igorkl Форумчанин

    Пользователь igorkl обновил ресурс ТочностиНЕТ (iCmd_Drawing) новой записью:

    Небольшие изменения в тестовых командах + меню

    Узнать больше об этом обновлении...

  6. Grigarash

    Grigarash Форумчанин

    Все супер, спс за подсказку. Вроде б все работает
    "Стрелки рандом" вообще шедевр, этото, о чем я так долго мечтал.
    Вот только стоило бы добавить в нее одно небольшое изменение:
    • Допустим есть исполнительная схема, выполнена с помощью твоей функции с отклонением стен/колонн по верху и низу. Так вот чтоб заново не лепить все эти стрелочки хотелось бы чтоб можно было выбрать (выбор рамкой) на чертеже уже ранее созданные и она в них уже крутила стрелки и меняла значения.

  7. igorkl

    igorkl Форумчанин

    С этим я полностью согласен, и с технической точки зрения - это самый сложный момент, связан он с пользовательскими объектами которые для среды net на данный момент полностью не реализованы. Я этим занимаюсь но это ГЛОБАЛЬНЫЙ вопрос)
    --- Сообщения объединены, 23 июн 2014, Оригинальное время сообщения: 23 июн 2014 ---
    Если решить получится (а готовые примеры такой реализации есть) то все параметры будут находится в свойствах (те выбрали стрелку и в свойствах можно менять параметры ее отображения, размер самих стрелок, размер и стиль текста, и тд...) и не будет проблем как с объектами СПДС.

  8. Grigarash

    Grigarash Форумчанин

    Я думаю рано или поздно вы и этот вопрос решите.
    Я вот только не пойму никак что там с допусками?
    я что то делаю значения чтоб не превышали 15мм (0.015) а он мне лепит и 18

    Допуски должны быть такими:
    1. Смещение колонны (стены) не более 15мм
    2. Наклон колонны (стены) не более 15мм
    Вот необходимо чтобы в Вашей функции учитывались оба этих параметра. Допустим указывается смещение колонны на 4мм по низу, соответственно верх может наклонится в том же направлении не более чем на 15мм (наклон колонны составляет 11мм что не превышает допуски). Если же отклонение по верху в противоположную сторону, то оно не должно превышать 11мм (в даннном случае).

  9. igorkl

    igorkl Форумчанин

    Я сейчас посмотрю, не совсем понял, но по идее допуск по верху - это отклонение от вертикальности. Т.е. если база колоны от р.оси ушла на 5мм то от р.оси верх может в том же направлении уйти на 15 при допуске 10. ну так вроде для одноэтажных зданий?

  10. igorkl

    igorkl Форумчанин

    Внес изменения, теперь если нужно добавить ограничение по верху (допуск от оси (Во)) допуск нужно указывать кнопкой "ВЕРХ от Оси допуск" по умолчанию это ограничение выключено. Если ввести допуск через кнопку "ВЕРтикальность допуск" допуск по верху будет считаться только с учетом отклонения по низу (без учета допустимого отклонения верха от оси).
    Т.е. задать, например, допуск отклонения от вертикали (Вв) = Х,мм допуск отклонения верха от разбивочной оси (Во) = У,мм НЕ получится. (Вв) всегда будет == (Во).

    Получается:
    - если задавать допуск через кнопку "ВЕРтикальность допуск" то значение отклонения верха относительно низа будет ограничено ТОЛЬКО этим значением.
    - если задавать допуск через кнопку "ВЕРХ от Оси допуск" то значение отклонения верха будет ограничено этой цифрой по вертикальности и дополнительно, ей же, в плановом смещении от оси (в случае разнонаправленного отклонения).


    Надеюсь можно будет понять, что я тут понаписал))


    Вложения:

    • 1.0.3.4.rar
      Размер файла:
      82,7 КБ
      Просмотров:
      8
    Последнее редактирование: 23 июн 2014
  11. Grigarash

    Grigarash Форумчанин

    Ну у нас все отклонения указываются от оси (условно ось). Это относится как к низу, так и к верху.
    И получается что если колонна стоит "В ЭТОМ МЕСТЕ" то верх должен быть именно там же. Получается так: допустим колонна по низу смещена на 7мм, но при этом она стоит абсолютно вертикально (без малейшего наклона), то и в исполнительной схеме мы указываем смещение по низу 7мм, и смещение по верху тоже 7 мм.

  12. igorkl

    igorkl Форумчанин

    Я понял, в программе тоже так, только допуск был только по одному параметру (вертикальность), я сейчас добавил второй параметр отклонение верха от оси. Т.е. сейчас три контролируемых параметра: низ, вертикальность, верх. Это в том файле пост выше

  13. Grigarash

    Grigarash Форумчанин

    ОК. Ща до работы доберусь обязательно посмотрю

  14. igorkl

    igorkl Форумчанин

    Но, по умолчанию, если допуск не ввести через "ВЕРтикальность допуск" "ВЕРХ от Оси допуск"учитываться будет только два параметра : 1. отклонение по низу 2. от вертикали

  15. Grigarash

    Grigarash Форумчанин

    Упс выскакивает фатальная ошибка при выполнение рандома стен
    а именно после указания грани стены.
    Дома все работало на ура (на 15 акаде)

    Если что во вложении отправляю тебе созданный отчет об ошибках. В архиве какие то 3 файла дампа

    А на работе Windows 8 x64, AutoCAD 2014 x64

    Да и еще В функции для анкеров хотелось бы что бы после указания положения стрелок, "программка" не завершалась, а просила указать следующий анкер.
    А то не очень удобно каждый раз тыкать на эту функцию. Ну а завершение программы выполнялось бы классически, путем нажатия ESC


    Вложения:

    • Desktop.rar
      Размер файла:
      680,7 КБ
      Просмотров:
      3
  16. igorkl

    igorkl Форумчанин

    Я как раз анкерам рандом добавил), по ошибке сейчас посмотрю.

  17. Grigarash

    Grigarash Форумчанин

    Да и еще
    При рисовании "рандома колонн", положение стрелок относительно точки вставки происходит то же в хаотичном порядке.
    Желательно что бы это выглядело так:
    То есть после указания точки вставки, функция отслеживала бы перемещение мышки относительно этой точки вставки и по четвертям круга, и положение этих "отклонений" размещала бы как указана на рисунке.

    просто как сейчас это выглядит, образовывается потом много "геммороя" связанного с перемещением этих блоков.
    У Вас это реализовано в "анкерах" НУ ОЧЕНЬ УДОБНО И ПРАКТИЧНО

    p.s.

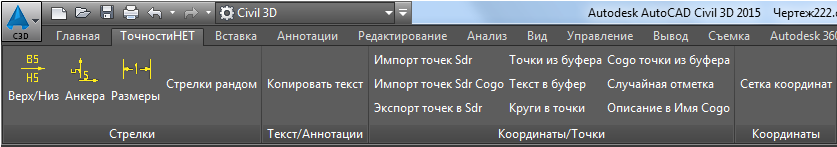

    Увидал тут у Вас на одном скриншоте что вы работаете в AutoCAD Civil 3D 2015. Как геодезист, я работаю то же в Сивиле. Но к сожалению под него (под 2015 версию) у меня нет модуля "КАРТОГРАММА" от autodesk
    для 2014 и ниже версий такое чудо есть.
    Собственно из-за этого на работе до сих пор сижу на 2014.
    Скажите есть ли у вас сие примочка? и если есть не могли бы Вы ей заделится

  18. igorkl

    igorkl Форумчанин

    Нет, я тоже на работе пользуюсь 2014. А карторамма мне civil geo tools больше нравится. я модулем вообще не пользуюсь.
    --- Сообщения объединены, 23 июн 2014, Оригинальное время сообщения: 23 июн 2014 ---
    На рандоме такое сделать не сложно, я скоро этим займусь
    --- Сообщения объединены, 23 июн 2014 ---
    Еще добавлю) по поводу картограммы, я ее уж начал делать (свой вариант) команда сетка координат - побочный от нее эффект.
    --- Сообщения объединены, 23 июн 2014 ---
    Ошибку исправил


    Вложения:

    • 1.0.3.4.rar
      Размер файла:
      82,6 КБ
      Просмотров:
      7
  19. Grigarash

    Grigarash Форумчанин

    Так civil geo tools не работает у меня на 2014
    устанавливаю все по инструкции (ни автоматом ни в ручную установку делаю) не работает
    а под 2015 он то же есть?

    Если у Вас получится "Картограмма" то это будет тож замечательно.

    Так продолжаю тестить ваши рандомы (одновременно рисую исполнительные куча построенных малых зданий, все разные и Ваш рандом меня очень выручает)

    При печати как то сливаются буквы В и Н в квадратиках. сделайте пожалуйста размер букв чуток поменьше

  20. igorkl

    igorkl Форумчанин

    вот у меня работает на 2014
    --- Сообщения объединены, 23 июн 2014, Оригинальное время сообщения: 23 июн 2014 ---
    Просто там такую технологию использовали (по сути com) им теперь под каждую версию компилировать надо
