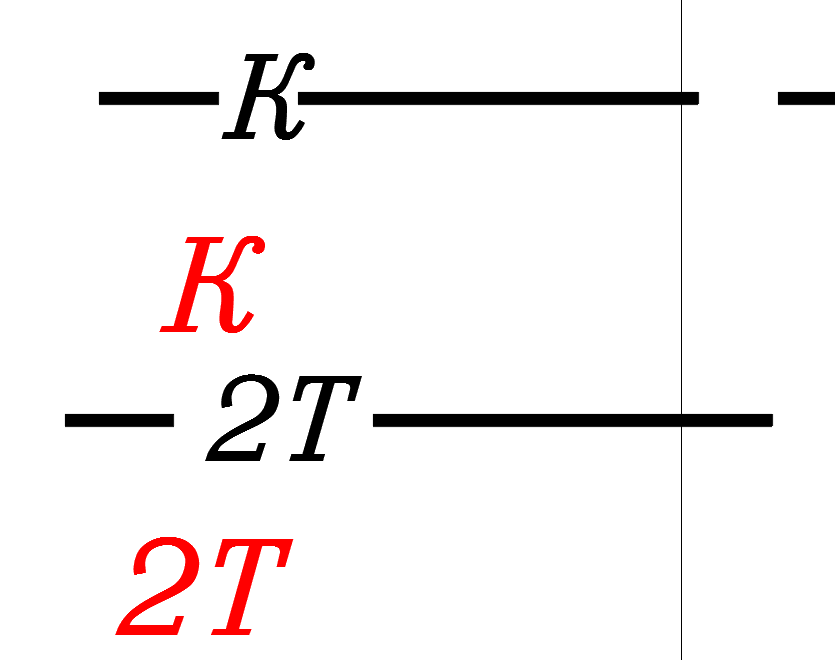

Добрый день, Андрей! Во первых конечно огромное спасибо за программу, ну очень облегчает работу! Вопрос такой - в типах линий подземных коммуникаций вставляется текст Т, 2Т, К и т.д., вроде как текст Бм, но не то. Прикрепил пример, если не сложно посмотрите. У меня на компе ставили Мап и Микростейшн, может где то что то со шрифтами накосяпорили или же текст такой и есть.
Пользуюсь Geo_tools не первый год,- всё устраивает. Огромное спасибо Андрею за труд, тут ничего другого сказать нельзя в принципе. Но в процессе пользования Geo_tools выяснилось, что есть, что подправить... Например, по умолчанию в GT зашиты ГОСТовские шрифты, и это правильно. Съемка выглядит "как положено", но есть проблема - не у всех эти шрифты установлены. Это хорошо - когда ты - последний, кто открывает чертеж, но если (как в нашем случае) передать чертеж проектировщикам, у которых нет нужных шрифтов, получается не очень красиво из-за подстановки заменителей... Так вот, мы покумекали и подобрали шрифты из числа стандартных (котрые есть на каждом компьютере), отредактировали и вшили в GT. Теперь в нашей версии GT Times New Roman, который очень сложно отличить (я бы сказал, более, чем на 90% похож) от дефолтного для Geo_Tools. И теперь, открывая на своём компьютере наш чертеж, проектировщик видит то же самое, что видели мы - ничего не съехало и никаких shx и ttf. Есть еще один момент, который нам важен... Работаем со слоями, (напр. водопроводы и всё, что к ним относится в слое "вода" и т.п.) и хотим назначить на каждую кнопку в GT свой слой с соответствующими аттрибутами (напр. цвет). Т.е. нажимая на кнопку при помощи которой отрисовывается штриховая полилиния с буквой "К", например, программа отрисовывала её еще и коричневым цветом и в слое "канализация". Кто-то может помочь с этим?
Igurich, пробовали сформировать комплект? только в комплект включите шрифты и все должно передаваться
С этим проблем нет. Я же говорю... Решили проблему со шрифтами. Другим методом. Нас он вполне устраивает. Сейчас основной вопрос в назначении типам линий слоёв.
Доброго дня , коллеги . Подскажите, пожалуйста, как в "откосах" изменить-задать интервал между штрихами?
Можно. Но вопрос не в этом. Вопрос в том, что надо выбирая в палитре Geo_tools кнопочку, которой назначена отрисовка, например, подземного водопровода, этот вновь отрисованный водопровод автоматически попадал в заранее приготовленный слой, о котором вы говорите. В слой, у которого уже есть свои свойства, такие, например, как зеленый цвет и название "вода" :)
Доброго дня , коллеги . Подскажите, пожалуйста, как в "откосах" изменить-задать интервал между штрихами?
Вот что вы уже второй раз спрашиваете? В каких откосах? В линии откос? Или Откос укреплённый\неукреплённый? Вы всю ветку читали с самого начала? Там было обсуждение откосов. Что именно не устраивает? Ещё и здесь почитайте. http://geodesist.ru/forum/threads/p...-predpochtenija-specialistov-argumenty.13378/

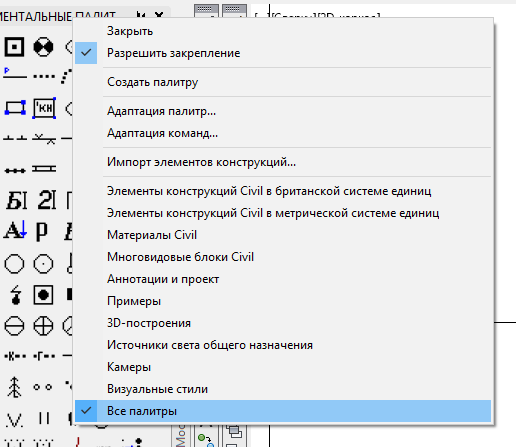

Чтобы увидеть все палитры нужно правой кнопкой мыши по надписи "ИНСТРУМЕНТАЛЬНЫЕ ПАЛИТРЫ" затем в контексном меню выбираем нижнюю строку "Все палитры". --- Сообщения объединены, 21 дек 2015, Оригинальное время сообщения: 21 дек 2015 --- В свое время задумывался над делимой соответствия шрифтов УЗ и удобства передачи чертежей, посчитал что соответствие важнее (учитывая что проектировщики сидели в пределах полета бумажного самолетика). В прошлом не особо важный (рисовалось чуть ли не в одном двух слоях) но сейчас все более раздражающий момент прыгания по слоям в процессе отрисовки. Уже почти год хочу сделать автоматическое разложение по слоям, но слишком много надо переделать сразу. В общем самому надо, но все никак. --- Сообщения объединены, 21 дек 2015 --- Интервал соответствует указанному в Условных Знаках. Могу посоветовать попробовать строить откосы в разныех аннототивных масштабах. --- Сообщения объединены, 21 дек 2015 --- Оперативно нет, в будущем возможно. Но не могу предсказать когда... --- Сообщения объединены, 21 дек 2015 --- Не за что! :) Я не дизайнер но вроде выглядит одинаково, тот же БСАМ --- Сообщения объединены, 21 дек 2015 --- Шаблон не geo_tools, скорее всего. И чего то не хватает.

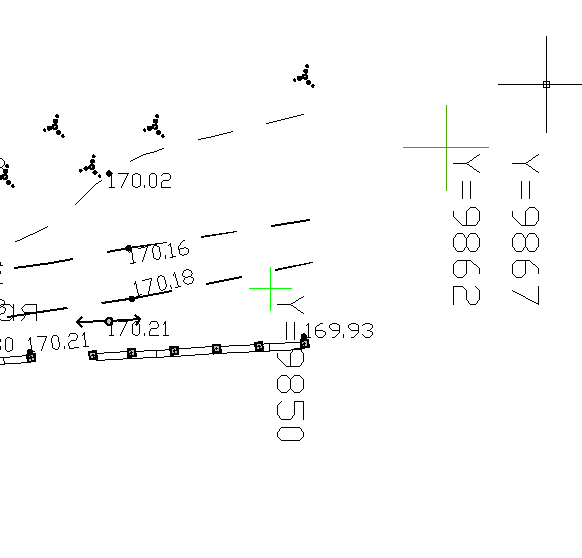

--- Сообщения объединены, 21 дек 2015, Оригинальное время сообщения: 21 дек 2015 --- У меня нет такого, тот скриншот который я вам приложил, это все что появилось, нажимая на нем ничего подобного не вылазит
Доброго дня, спасибо за отличный набор инструментов. Все очень понравилось, впринципе собрано все самое нужное. Только недавно с ним ознакомился, если не затруднит подскажите некоторые моменты: 1. Как только начинаешь работу, загружается шаблон geo_tools, допустим накладывать съемку необходимо в масштабе 1:500, т.е. в правом нижнем углу экрана нужно выбрать 1:500 и можно импортировать точки ? А как тогда распечатывать из пространства листа, из видового экрана 1:1 или 2:1 выбирать ? 2. Семантику на колодцах коммуникаций вы как подписываете ? просто текстом ? или блок отметки проставляете на колодце ? 3. Блоки которые означают например характеристики деревьев или водопропускных труб необходимо предварительно взорвать, а потом уже править текст как нужно ? 4. Может есть возможность настроить отрисовку объектов по своим слоям ? Уважаемый Андрей_, примите еще раз благодарность за Ваш труд и просто здоровскую подборку программ !!!
Приветствую. Не за что ;) 1. Импортировать можно в любом масштабе аннотаций. Важно при отрисовывке масштаб аннотаций соответствовал тому масштабу в котором предполагается печать (собираетесь печатать 1:500 - лучше рисовать в масштабе 1;500) это особенно критично для отрисовки мультилиний (заборы в основном) и утолщенных полилиний (подземные коммуникации) если рисовать не в том масштабе будет не правильная толщина полилиний или беда с масштабом мультилиний. При печати из листа назначаем видовому экрану соответствующий масштаб например 1:500, из модели давно не печатаю, но там в окне печати так же выбираем нужный масштаб (значение соотношений единиц бумаги и модели подставятся автоматом). Все просто,в общем и ничего вычислять не надо, ставим такой масштаб какой нужен. ;) 2. Да, пока мультитекстом. Была мысль как то приспособить под это дело cogo-точки, но похоже придется свой костыль изобретать... 3. Да, именно так. 4. Пока нет, но как писал сегодня "самому надо, но все никак." так что скорее всего что то появится, о сроках гадать бесполезно. Еще раз не за что. :)
Андрей_, спасибо, за ответы теперь все понятно. Забыл только еще про бордюры спросить, в смысле верх и низ бортового камня, чем подписывать лучше, но как я понял наверное тоже мультитекстом, если не прав поправьте пожалуйста. Удачи Вам и Вашему проекту, жду с нетерпением классификатора с возможностью назначить слой каждому элементу.
