Новая команда iCmd_DrawArrowsRandom - рисует случайным образом направление и величину смещения по анкерам (в пределах 5мм)
ТочностиНЕТ (geohelper) версия 1.2.1
Набор программок для облегчения труда по выполнению исполнительных схем
-
Добавил анкера рандом, выбор стороны отрисовки рандомных стрелок
-
Небольшие изменения в тестовых командах + меню

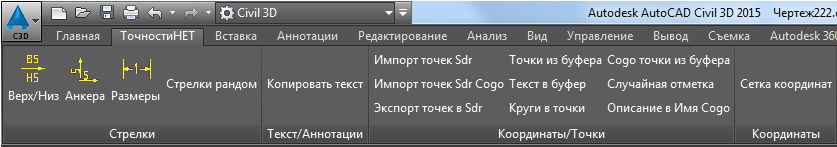

Изменил меню:
Грузится программа через команду NETLOAD файл IgorKL.ACAD3.Customization.dll. второй файл должен находится в том же каталоге. -
Добавлена возможность рисовать стрелки в случайном направлении
Новая команда: iCmdTest_DrawWallArrowsRandom
Доработана команда iCmdTest_DrawWallArrows
-
И добавил кнопки в меню

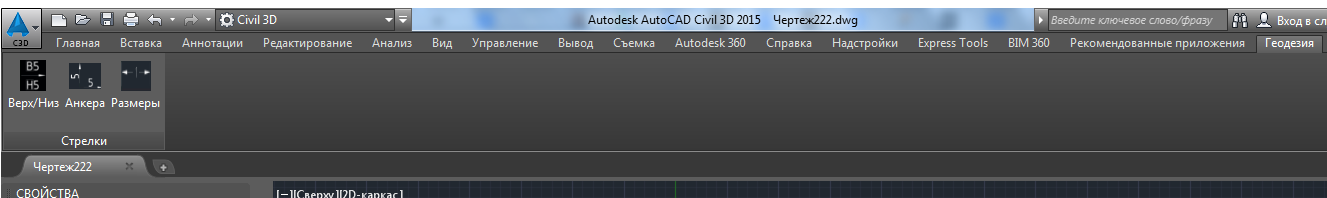

Добавил в меню вкладку "Геодезия" с кнопками
для работы нужно загрузить через команду NETLOAD файл IgorKL.ACAD3.Customization.dll второй файл загружать необязательно (сам загрузится) и сразу появится новая вкладка
-
Добавил в тестовом режиме команду отрисовки стрелок отклонения от вертикальности
iCmdTest_DrawWallArrows - рисует стрелки отклонения по верху и низу.
Это просто каркас (в плане графики) сама логика программы будет дорабатываться. Планирую изменить расчет отклонений вместо точки вставки - от заданной линии.
-
Добавлена отрисовка сетки координат
iCmd_DrawCoordinateGrid - рисует сетку координат.
Register_ICmd_Drawing - добавляет программу в автозапуск (ВАЖНО если файл с программой не находится в папке с автокадом будет появляться при каждом запуске сообщение об этом).
Unregister_ICmd_Drawing - выгрузка программы из автозапуска. -
Добавлена команда iCmd_ImportSdrDataCivil
1. Добавлена команда iCmd_ImportSdrDataCivil для импорта точек из sdr в виде cogo точек (не работает на Civil 2015).
2. Команда отрисовки отклонений по анкерам iCmd_DrawAnchorDeviations обновлена и заменена на iCmd_DrawArrows старая версия отрисовки осталась доступной по команде iCmd_DrawAnchorDeviations_Old.
