Схема листов 2024-17-04

Создает и обновляет схему видовых экранов

  1. Обновление.

    alz
    1) Добавлена опциональная возможность разворачивать листы вдоль выбранных трасс.

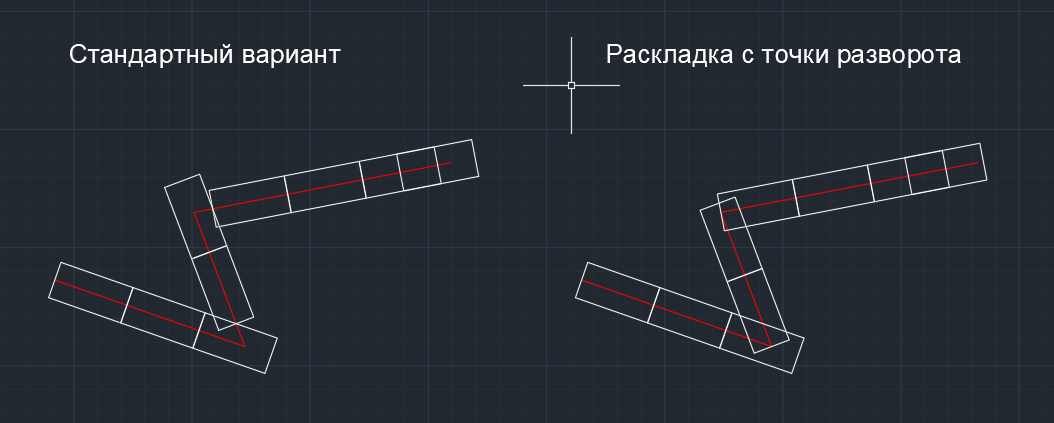

    2) Добавлена опциональная возможность раскладки листов начиная с каждого поворота, разница показана на рисунке

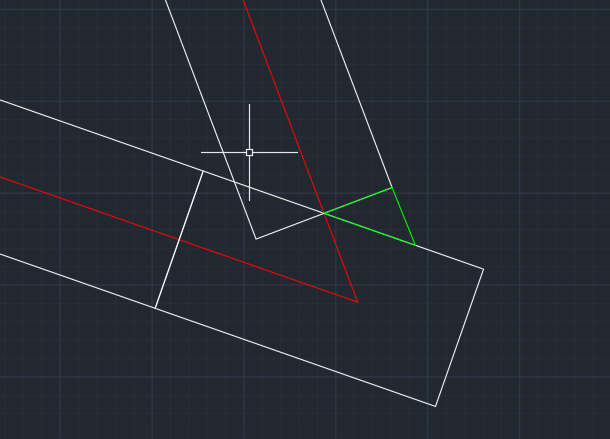

    Стандартный вариант в редких случаях может не перекрыть какие-то области трассы в районах углов поворота, второй вариант гарантированно покроет всю трассу.
  2. Обновление

    alz
    1) При нумерации блоков сохраняется последний введенный атрибут.
    2) Добавлена возможность подписи схемы выбранным названием (в окне настроек, если строка будет пустая подписи не будет)
    3) Добавлена возможность построения границы вокруг схемы, соответствующий чекбокс добавлен в окно настроек.
  3. Обновление.

    alz
    Добавлен функционал, все изменения в описании плагина.
  4. Добавлен функционал, небольшая доработка

    alz
    1) Добавлена возможность автоматического создания листов вдоль выбранной траектории, процент перекрытия представляет собой двойной процент от ширины рамки, то есть если рамка в модели имеет ширину 100 метров и перекрытие 1% то рамки будут перекрываться на 2 метра.
    2) Само создание листов теперь опционально, если не выбирать "Создавать листы" то в модели построятся соответствующие рамки, листы же созданы не будут.
    3) Поправлен баг, не работала кнопка отмены при создании листов.
    chehoff нравится это.
  5. Добавлено удаление

    alz
    Добавлена команда:
    Sheets_Delete - удаляет все блоки название которых начинается с "_sheets_"
    Если выбрать Нет - то удалит только записи о блоках, которые не вставлены в чертеже, если выбрать Да, удалит все блоки и их вставки в чертеже.
    Добавлена кнопка Delete на форме с параметрами создаваемых схем, удаляет все вставки и записи о блоках на выбранном слое, то есть название которых начинается с "_sheets_название слоя"
  6. Исправлена ошибка

    alz
    Исправлена ошибка определения положения повернутого видового экрана.
  7. Добавлен новый функционал

    alz
    Добавлена возможность автоматически создавать листы, показывающие выбранную область, реализация показана в видео в описании ресурса.
  8. Небольшая переделка и дополнительные возможности

    alz
    Теперь элементы схемы (контура ВЭ, названия, штриховки) находятся в своих слоях и имеют параметры по слою, следовательно их цвет, тип линии и вес линии можно менять меняя параметры соответствующих слоев.

    Центральная точка схемы теперь одинакова для всех схем одной группы - центр группы видовых экранов после первого запуска (ранее центр каждой схемы совпадал с центром конкретного видового экрана)

    Добавлена команда связки блока и видового экрана, после перестройки соответствующий блок...
  9. Доработка

    alz
    Доработано корректное отображение видовых экранов, вид в которых развернут.
    Небольшое изменение в обновлении блоков.
