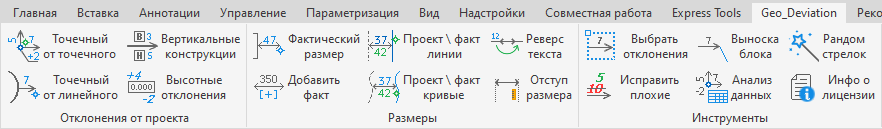

Описание.Geo_dev_point_from_point
1. Отклонение от проекта

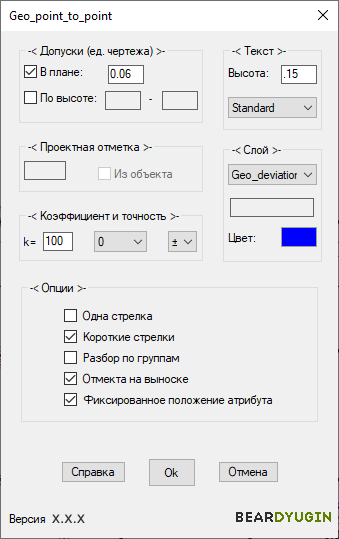

1.1 Отклонения точечных от точечных.
Проставляет стрелочки с подписями отклонений от проекта в плане и по высоте.
В качестве фактического и проектного объекта можно использовать:
-< Допуски >-
- Блок,
- Точку,
- Круг,
- CoGo точку.
Указываем значение допусков в единицах чертежа, а также какие параметры будем вычислять и подписывать.
-< Текст >-
Доступен выбор текстового стиля для подписи отклонений.
Все блоки создаются с высотой атрибутов равной 1, при вставке в чертёж им задаётся соответствующий масштаб, таким образом, чтобы высота атрибута соответствовала введённой вам в диалоге при текущем масштабе аннотации.
При этом сами блоки являются аннотативными и их размер будет манятся при смене масштаба аннотации.
-< Проектная отметка >-
Проектная отметка может быть взята из объекта, либо можно указать фиксированное значение.
-< Коэффициент и точность>-
Коэффициент используется для преобразования измеренных значений из единиц чертежа в необходимые вам.
Возможно выбрать количество знаков после запятой, и что писать перед 0
-< Слой >-
Для создаваемых объектов можно назначить слой из существующих в чертеже или создать новый.
-< Опции >-
- Одна стрелка (вместо 2-х стрелок по осям, будет одна результирующая)
- Короткие стрелки (стрелки короче, и значение будет подписано с боку)
- Разбор по группам (чтобы стрелки не накладывалась друг на друга)
- Отметка на выноске (если не на выноске, то многострочный текст)
- Фиксированное положение атрибута (ручка у атрибута)

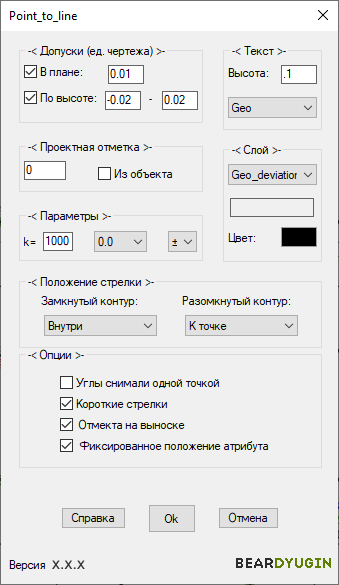

1.2. Отклонения точечных от линейных.
Geo_dev_point_from_line
Аналогична команде Geo_dev_point_from_point с той лишь разницей, что в качестве проектного положения вместо точечных объектов выступают линейны:
А также можно выбрать с какой стороны от линии проставлять отклонения.
- 2D\3D полилинию,
- Сплайн,
- Отрезок.

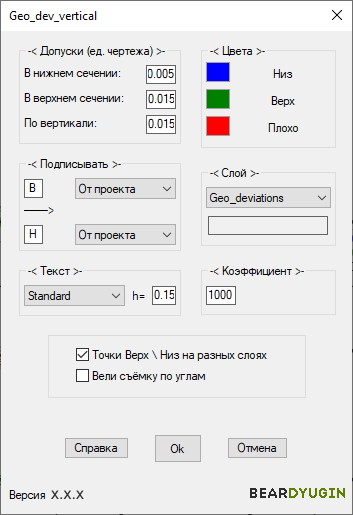

1.3. Отклонения вертикальных конструкций.Geo_dev_vertical
Проставляет стрелочки с подписями отклонений от проекта.
В качестве фактического положения можно использовать:
В качестве проектного положения:
- Блок,
- Точку,
- CoGo точку.
- Замкнутые полилинии,
- Блок,
- Точку,
- CoGo точку,
- Окружность.
-< Допуски >-Допуски указываются в единицах чертежа. Приложение контролирует отклонение от проекта по 3 параметра:
-< Цвета >-
- в нижнем сечении,
- в верхнем сечении,
- вертикальность.
Выбираем цвета для отображения соответствующих значений.
-< Подписывать >-
Подписать над стрелкой можно на выбор:
Подписать под стрелкой::
- Отклонение от проекта в верхнем сечении,
- Отклонение от вертикальности относительно низа.
Значение префиксов в квадратике можно так же задавать:
- Отклонение от проекта в нижнем сечении,
- Ничего не отображать.
-< Слой >-
- Не рекомендуется использовать больше одного символа
- При отсутствии префикса квадрат рисоваться не будет.
Для создаваемых объектов можно назначить слой из существующих в чертеже или создать новый.
-< Текст >-
Доступен выбор текстового стиля для подписи отклонений.
Все блоки создаются с высотой атрибутов равной 1, при вставке в чертёж им задаётся соответствующий масштаб, таким образом, чтобы высота атрибута соответствовала введённой вам в диалоге при текущем масштабе аннотации.
При этом сами блоки являются аннотативными и их размер будет манятся при смене масштаба аннотации.
-< Коэффициент >-
Коэффициент используется для преобразования измеренных значений из единиц чертежа в необходимые вам. Если чертёж в метрах, а отклонения нужно отобразить в миллиметрах, используйте коэффициент «1000»
-< Опции >-
Точки Верх \ Низ на разных слоях - при отключений опции, точки верх\низ могут быть на одном слое, приложение само по отметкам распределит их на верхние и нижние.
Вели съёмку по углам - при включении этой опции, для точек близко расположенных к углам конструкций, будут рассчитываться и отображаться отклонения в обе стороны от угла.

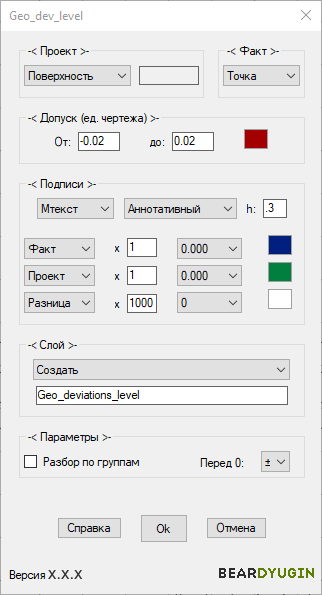

1.4. Высотная съёмка.Geo_dev_level
Проставляет высотные отклонения на плане.
-< Проект >-
В качестве проектных данных может служить:
-< Факт >-
- Поверхность Civil,
- Замкнутый контур (в качестве отметки – уровень полилинии),
- Фиксированное значения (отметка, введённая пользователем).
В качестве фактических данных:
-< Допуск >-
- Точка,
- CoGo точка,
- Блок,
- Текст (значение берётся из содержимого текста).
Указываем допустимые значения, в единицах чертежа, а также цвет в которые будут окрашены значения вне допуска.
-< Подписи >-
Подписать высотные отклонения можно следующими объектами:
Можно задать высоту, стиль, цвет, коэффициент перевода и точность отображения значений подписей.
- Текст,
- Многострочный текст,
- Мультивыноска.
Кроме Отклонения, можно подписать Проектные и Фактические отметки
-< Слой >-
Для создаваемых объектов можно назначить слой из существующих в чертеже или создать новый.
-< Опции >-
Разбор по группам - при включении этой опции, для небольших групп плотно расположенных объектов, приложение будет стараться расставить отклонения снаружи группы.
Перед 0 - выбираем что ставить перед нулевым значением: [+] , [±] или [ничего]

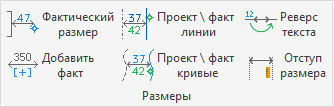

2. Размеры.
2.1. Фактический размер
Geo_dev_dist_kons_to_point Проставляет размер от точки по перпендикуляру к конструкции, все построения производятся в соответствии с текущими настройками слоя\цвет\стиль\...
В качестве фактического положения можно использовать:
В качестве конструкция:
- Блок,
- Точку,
- CoGoточку.
- 2D\3D полилинию,
- Сплайн,
- Отрезок.
2.2. Добавить факт
Geo_dev_dist_+_fact
Добавляет в числитель к уже существующим размерам фактическое расстояние, вычисленное по точкам, найденным рядом с базовыми точками размера. При этом достаточно хотя бы одной фактической точки.

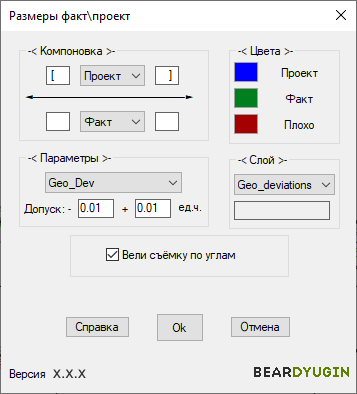

2.3. Размер факт\проект для линейных объектов
Geo_dev_dist_ax-co-pt
Проставляет размер, содержащий 2 значения: проектное (от оси до конструкции) и фактическое (от оси до точки).
В качестве фактического положения можно использовать:
В качестве конструкция:
- Точку,
- Блок,
- CoGo точку.
В качестве оси:
- 2D\3D полилинию,
- Отрезок.
-< Компоновка >- Выбираем расположение фактического и проектного значения в числителе или в знаменателе. Так же можно указать префиксы\суффиксы для этих значений.
-< Цвета >-
Выбираем цвета для отображения соответствующих значений.
-< Параметры >-
Выбираем размерный стиль и величину допуска.
-< Слой >-
Для создаваемых размеров можно назначить слой из существующих в чертеже или создать новый.
-< Опции >-
Вели съёмку по углам - если включить, то для точек рядом с углами, проставляется сразу 2 размера от одного угла конструкции до 2-х перпендикулярных осей, содержащие 2 значения, проектное (от оси до угла конструкции) и фактическое (от оси до точки)
2.4. Размер факт\проект для криволинейных объектов
Geo_dev_dist_ax-co-pt_curv
Аналогична команде Geo_dev_dist_ax-co-pt с той лишь разницей, что в качестве оси и конструкции могут выступать изогнутые линии, такие как Сплайн или трассы Civil'а.
2.5. Реверс текста размера
BD_dim_revers
Если размер не помещается между выносными линиями, то он подписывается с боку. Функция позволяет сменить расположения с одной стороны на другую.
2.6. Отступ размераBD_dim_offset
Позволяет задать новую величину отступа размерной линии от объекта.

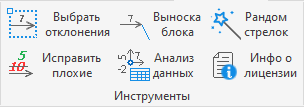

3. Инструменты
3.1. Выбор объектов
BD_dev_sel
Так как приложения создаёт большое количество разных блоков, для их массового выбора удобно использовать эту команду. Но команда работает не только с блоками, а так же с текстами, выносками и размерами.
После указания образца объекта, будет предложено опция, выбрать все объекты с такими же свойствами либо только "плохие" (превышающие допуск)
3.2. Исправить плохие
BD_dev_bad_to_good
Команда заменит на чертеже отклонения превышающие допуск на значения в допуске. При этом исправленное значение будет ближе к границе допуска со стороны фактического отклонения.
3.3. Выноска блока
BD_dev_move_block
На коротких расстояниях производит реверс блока относительно точки вставки, на больших расстояниях переносит блок и строит выноску от начальной точки вставки. Так же позволяет перемещать отклонение вдоль базовой линии.
3.4. Анализ данных
Geo_Dev_audit
Создаёт таблицу с анализом по отклонениям
3.5. Случайное изменение отклонений
BD_dev_random
Случайным образом изменяет значение отклонений в указанном диапазоне, так же случайным образом меняет направление стрелки.
3.6. Информация о регистрации
BD_dev_info
Отображает данные о регистрации.
