Geo Tech Plan v 3.1.2

Оформление технических планов

  1. BearDyugin
    30-ти дневная пробная версия.

    Описание команд.


    geo_add_opening ID_GEOAO.png
    Проставляет проём, окно / дверь / блок (дверь + окно) в указном месте м\у двумя полилиниями. Положение проёма задаётся примерно курсором, размер проёма можно задать точно.
    Для смены типа проёма или смены его размера, воспользуйтесь подсказками в командной строке


    geo_add_opening_exactly ID_GEOAOE.png
    Проставляет проём, с фиксированным положением.
    Сначала указываем базовую точку, затем курсором задаём направление и вводим расстояние до проёма, а затем и ширину самого проёма.

    geo_add_opening_point ID_GEOAOT.png
    Проставляет проём, с указанием их краёв.

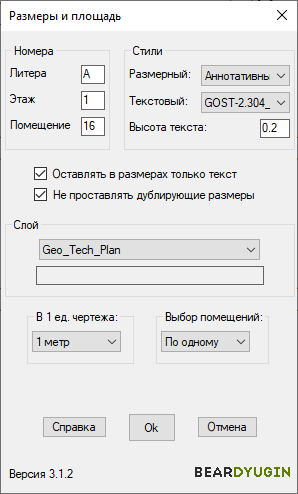

    geo_add_dim_and_ar ID_GEOADA.png
    Подписывает размеры, номер и площадь помещений. Доступен ввод и выбор основных параметров. При этом поддерживается два метода выбора помещений: "всех разом" или "по одному"

    geo_add_tech_tab ID_GEOAT.png

    Формирует экспликацию помещений на основе выбранных блоков с номерам и площадью.

    BD_septum_hatch ID_GEOCH_16.png
    Шашечная штриховка перегородок

    geo_calc_error_and_area ID_GEOMP_16.png
    Производит расчёт погрешности определения площади помещения

    geo_add_level ID_GEOLT_16.png
    Проставляет отметку на выбор: пола\подоконника\потолка

    Стоимость
    1000 ₽ Возможна оплата по счёту(для юр. лиц цена 2 000 ₽). Скидки именинникам и активным форумчанам.

    Регистрация
    Активация приложения привязана к железу ПК, смена AutoCAD ни как не влияет, смена операционной системы, потребует повторного ввода кода активации, но сам код не изменится и подойдёт купленный ранее. Смена ПК потребует новой регистрации (покупки).


    Установка.
    Приложение устанавливается автоматически, в AutoCAD (и CIVL 3D) начиная с версии 2013. На Ленте, на вкладке "Надстройки" появится панель "Tech Plan"

    Для более ранних версий, после установки, нужно загрузить файл Geo_Tech_Plan.VLX с помощью команды ЗАГПРИЛ и файл Tech_Plan_light.cuix с помощью команды МЕНЮЗАГР , найти эти файлы можно будет здесь C:\ProgramData\Autodesk\ApplicationPlugins\BearDyugin_Geo_Tech_Plan.bundle\Contents

    Если пробный период истёк и вы не зарегистрировали приложение, то после установки новой версии будет доступно ещё 10 дней на тестирование.
    Удаление.
    Удаление производится штатными методами Windows через Панель управления -> Установка\удаление программ
