Geo make RAW v4.0.2

Создание файла сырых измерений по данных съёмки из AutoCAD

Метки:
  1. BearDyugin
    30-ти дневная пробная версия.

    Описание команд.
    Geo_make_SDR_hod -2- light.jpg
    Создаёт файл с сырыми измерениями планово-высотного обоснования.

    1. Выбираем куда сохранить файл.
    2. Указываем в диалоге данные по проекту.
    3. Выбираем на чертеже точки хода (блоки, номер точки должен быть записан в атрибут с тегом #)
    4. Указываем линию хода (полилиния проходящая по нужным нам блокам)

    С каждой станции будет записано 2 измерения на заднею точку при Левом и Правом круге, а так же 2 измерения на переднею точку опять же при обоих кругах.

    В значения измерений будет внесенs случайные ошибки в пределах указанной точности.

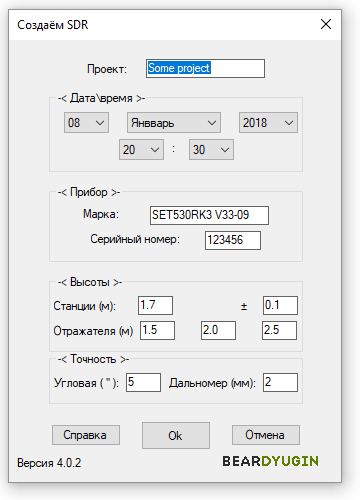

    Geo_make_SDR -1- light.jpg
    Создаёт файл с сырыми измерениями тахеометрических измерений.


    1. Выбираем куда сохранить файл.
    2. Указываем в диалоге данные по проекту.
    3. Выбираем на чертеже точки хода (блоки, номер точки должен быть записан в атрибут с тегом #)
    4. Указываем линию хода (полилиния проходящая по нужным нам блокам)
    5. При необходимости можно указать "Висячки" их может быть любое количество. (полилиния проходящая от вершин оснвоного хода по нужным нам блокам)
    6. Пикеты будут распределены по ближайшим станциям.
    7. Чтобы перераспределить пикеты по другим станциям, зайдите в режим редактирования связей, выберите нужные связи и укажите для них новую станцию.
    Стоимость.
    1000 р. Возможна оплата по счёту\договору. Скидки именинникам и активным форумчанам.


    Установка.
    Приложение устанавливается автоматически, в AutoCAD (и CIVL 3D) начиная с версии 2013. На Ленте, на вкладке "Надстройки" появится панель "Geo RAW"

    Для более ранних версий, после установки, нужно загрузить файл с расширением VLX с помощью команды ЗАГПРИЛ и файл с расширением CUIX с помощью команды МЕНЮЗАГР
    Файлы находятся тут: C:\ProgramData\Autodesk\ApplicationPlugins\BearDyugin Make RAW.bundle

    Если пробный период истёк и вы не зарегистрировали приложение, то после установки новой версии будет доступно ещё 10 дней на тестирование.
    Удаление.
    Удаление производится штатными методами Windows через Панель управления -> Установка\удаление программ
