В плагине собраны следующие программы:
1) SurfaceOtk (Отклонения от поверхности) проставляет отклонения выбранных точек от поверхности в виде мТекста или метки поверхности.
2) Набор команд для упорядочивания направления труб
- ReversePipes (Развернуть трубы) разворачивает выбранные трубы, сохраняя геометрию и привязки к соответствующим колодцам (полноценно работает только если привязан каталог с соответствующими трубама/колодцами, так как без него невозможно выполнить привязку труб к колодцам)
- PipesOnAlign (Развернуть трубы по трассе) находит трубы на выбранных трассах и разворачивает их по направлению трассы аналогично ReversePipe
- PipesOnFlow (Развернуть трубы по уклону) разворачивает трубы по уклону, то есть у выбранных труб начало будет по тому концу трубы, что выше.
- PipeControlContextMenuEnableDisable (Включить/выключить контекстное меню) добавляет первые 3 команды в контекстное меню по ПКМ если выбраны трубы.
3) NetworkExportToExcel (Экспорт в Excel) экспортирует данные выбранных сетей по трубам/колодцам в excel (требует установленный Excel)
4) PartReplace (Заменить элемент) заменяет выбранные трубы/колодцы другими, список возможных элементов для замены формируется из списка элементов сети, можно заменять конкретные семейства или размеры. (может не работать если не подключен соответствующий каталог)
5) Несколько команд для преобразования в объекты autocad

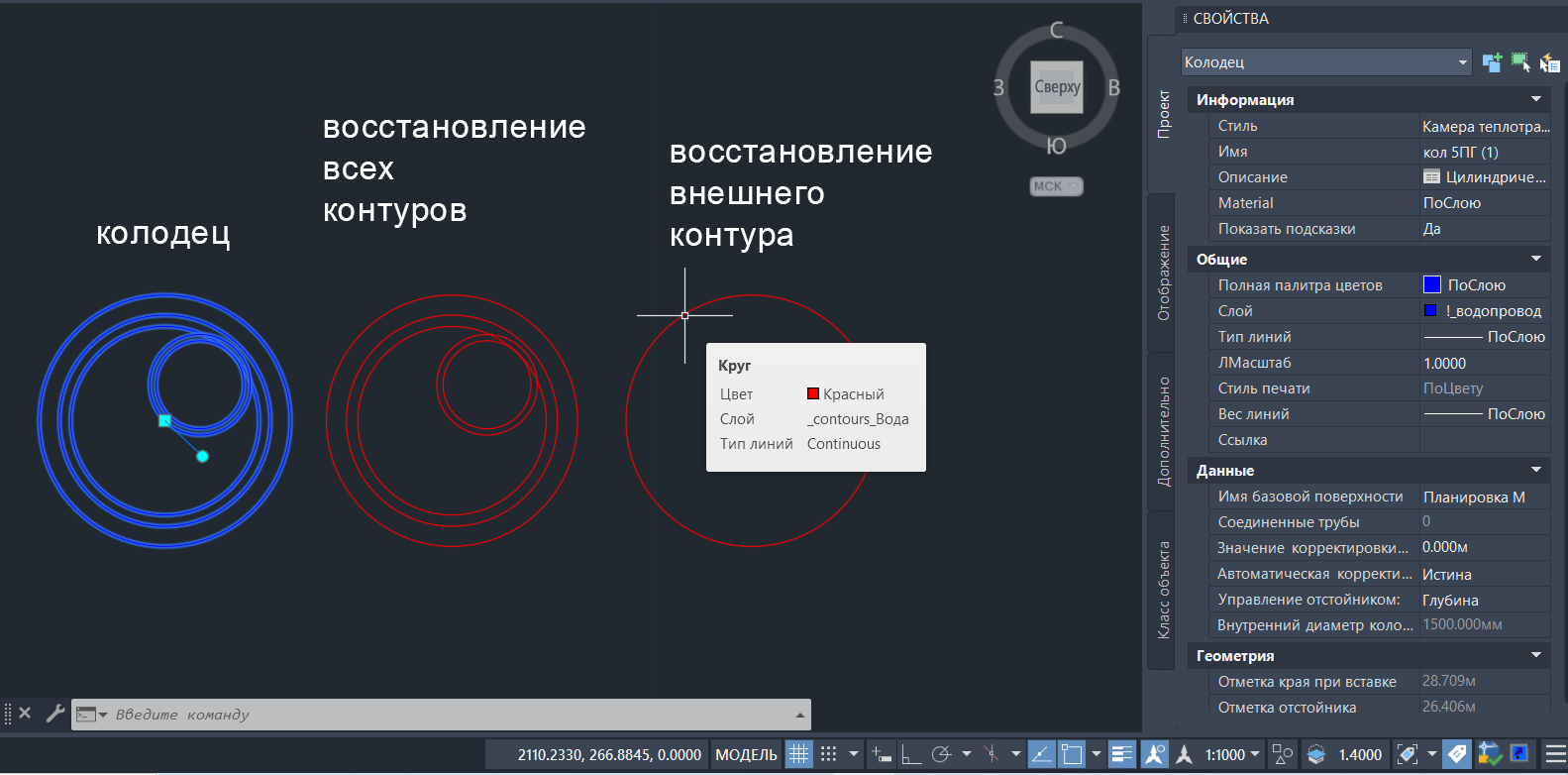

- CreateStructureContour (Восстановить контур колодцев) - восстанавливает контура выбранных колодцев в виде примитивов autocad (круги, полилинии), с возможностью выбора восстанавливать все контура (как при виде в 3d) или только наружный.

- CivilLabelClone (Преобразовать метки) - создает мультивыноски, соответствующие смещенным меткам.
- ConvertNetworkObjectsContextMenuEnableDisable (Включить/выключить контекстное меню) добавляет первые 2 команды в контекстное меню по ПКМ если выбраны колодцы или метки.
6) Несколько команд для вынесения меток на вид профиля
- CivilLabelOnStructure (Добавить метки на входы) добавляет метки вида профиля в месте лотка, входящих в колодцы труб с отметкой этого лотка и опциональной подписью диаметра входящей трубы.
- SetNewProfileViewPart (Добавить входящие трубы) добавляет на вид профиля входящие в колодцы трубы в виде пересекающих труб.
- CivilLabelOnStructureSettings (Настройки) тут можно выбрать стиль метки и подпись диаметра для команды CivilLabelOnStructure.
7) Пара команд для изменения положения меток колодцев и труб
- CivilLabelReplace (Раздвинуть метки) раздвигает накладывающиеся друг на друга метки если не выбирать направление раскладки то раскидает все что накладывается со смещением вверх в свободное от меток место, если выбрать направление то разложит все выбранные метки вдоль этого направления (работает только на смещенные метки колодцев и труб).

- CivilLabelOffset (Сместить метки) смещает выбранные метки на 1 метр вправо и вверх, если они не смещены.
8) CreatePolyFromCogo (Создать контур по точкам) создает полилинию по выбранным CoGo точкам в соответствии с их нумерацией.
9) NetwokPartReplaceSurface (Изменить поверхность) привязывает все объекты выбранной сети к выбранной поверхности (устанавливает ее как базовую).
10) PipeElevationControl ("Изменить отметку труб) изменяет отметки выбранных труб в двух режимах
а) устанавливает в виде смещения от привязанной поверхности, например на 1 метр ниже (если начало или конец трубы находятся в пределах базовой поверхности)
б) Распределяет все выбранные трубы на цепочки, после чего устанавливает отметку первой трубы в цепочке как выбранную а остальные по выбранному уклону.


Работоспособность проверена на Civil3d 2021-2024. Требуется NetFramework 4.7.2(2021-2023), 4.8(2024).

Установка:
Скачать, разблокировать архив если требуется, положить в любую папку ApplicationPlugins автокада или запускать файл CivilLittleProgram.dll (2021.dll) через netload вручную.

PS Если кнопки на ленте не появляются 99% что просто забыли разблокировать архив после скачивания.
