T_VR_PROFILE 13.09.2021

Вывести данные для профиля на основе файла

  1. Mr. Freeman

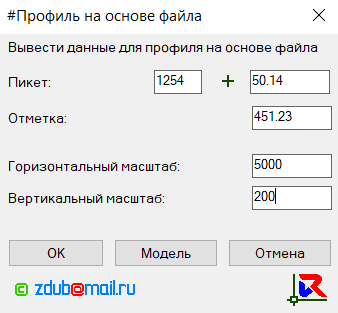

    Команда T_VR_PROFILE – эта рутина предназначена для получения файла из проектного профиля. После запуска команды указываем полилинию профиля и привязку к начальной точке проектного профиля. Загружается диалоговое окно, указываем начальный пикетаж, плюсовку и начальную отметку проектного профиля, указываем горизонтальный и вертикальный масштабы, если есть необходимость вернутся в модель чертежа для просмотра заполняемых данных жмём кнопку "Модель" и возвращаемся в модель чертежа. Нажимаем кнопку "OK" и указываем куда необходимо сохранить файл *.CSV, который будет содержать данные проектного профиля (пикет, отметка).
    После того как получили данные проектного профиля в формате файла *.CSV, необходимо удалить дубликаты по пикетажу (дубликаты скалываются, если полилиния касячная, если полилиния корректная, то всё будет ОК), далее необходимо сохранить как текстовый файл (с разделителем табуляция) (*.txt), открываем полученный файл *.txt и заменяем разделитель табуляцию на разделитель пробел сохраняемся. Получили файл формата *.txt для создания профиля на основе файла в среде Autodesk® Civil 3D®.

    Изображения

    1. T_VR_PROFILE_1.png
    flareon, Grandpa, woodik и ещё 1-му нравится это.

Пoследние рецензии

  1. Grandpa
    Grandpa
    5/5,
    Версия: Без изменения версии
    Просто и быстро.
    Спасибо
  2. Enot
    Enot
    5/5,
    Версия: Без изменения версии
    Самый простой способ.
  3. alex227
    alex227
    5/5,
    Версия: 2021-02-08
    Супер!Спасибо!
  4. flareon
    flareon
    5/5,
    Версия: 2021-02-08
    Отлично! Часто перевожу профили проектировщиков из голого автокада в civil, снимет массу проблем при "отрисовке" (а по факту обводке вручную), особенно существующей земли.
