CPlaneLite — программа пересчёта координат по общим точкам 2015.11.6

Позволяет конформно отобразить одну поверхность на другую и описать это проекцией Гаусса-Крюгера.

  1. stout

    Форумчанин Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    3.303
    Симпатии:
    9.483
    Адрес:
    Златоглавая и Белокаменная
    Пользователь stout разместил новый ресурс:

    CPlaneLite — программа пересчёта координат по общим точкам - Позволяет конформно отобразить одну поверхность на другую и описать это проекцией Гаусса-Крюгера.

    Узнать больше об этом ресурсе...

    #1
    -=13=-, anton253, adon73 и 8 другим нравится это.
  2. stout

    Форумчанин Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    3.303
    Симпатии:
    9.483
    Адрес:
    Златоглавая и Белокаменная
    Для тех, кто уже скачал. Посмотрите, какие интересные ошибки получаются для аппроксимации UTM координат на эллипсоиде WGS 84 и в одноименной координатной системе отсчёта проекцией на эллипсоиде Красовского для участка 20×20 км2 .
    З.Ы. Уже нашёл пару ошибок интерфейса::biggrin24.gif::
    Поэтому, если что-то обнаружите, то не ленитесь, напишите об этом.

    #2
  3. Geo_major

    Форумчанин

    Регистрация:
    28 мар 2010
    Сообщения:
    4.070
    Симпатии:
    5.021
    Адрес:
    Военный городок Москва-74
    Скачал, предвкушая найти в архиве новый шедевральный мануал с продолжением эпического галактеко в опасности, ан нету. ::dry.gif::

    #3
    i77artur нравится это.
  4. i77artur

    Форумчанин

    Регистрация:
    9 окт 2010
    Сообщения:
    1.480
    Симпатии:
    939
    Так Beta версия пока!

    #4
  5. stout

    Форумчанин Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    3.303
    Симпатии:
    9.483
    Адрес:
    Златоглавая и Белокаменная
    Зато какой залихватский хвостик вышел у двойки!::laugh24.gif::
    Рисовал по памяти так, как учили меня на уроках чистописания в первом классе.
    Будет, будет и мануал со всеми формулами, я секрета из них не делаю. Просто очень уж долго допиливал. Мне сейчас интересна обратная связь, работает ли этот метод для местных систем городов, и как хорошо или плохо он себя проявит.

    #5
    Sheutsyk и adon73 нравится это.
  6. Yuri V.

    Форумчанин

    Регистрация:
    31 мар 2009
    Сообщения:
    1.292
    Симпатии:
    1.173
    Адрес:
    Ивантеевка, РФ
    stout, спасибо!
    Не может быть, чтобы вы не задумывались о расширении круга типов равноугольных проекций для этой программы: Косой Меркатора, Ламберта. Будет развитие в ту сторону?

    #6
  7. X-Y-H

    X-Y-H Администратор
    Команда форума Форумчанин Форумчанин

    Регистрация:
    18 май 2007
    Сообщения:
    16.799
    Симпатии:
    4.535
    Адрес:
    Россия
    stout, хм, если сможете в тимвьювер зайти вечером покажу кое-что. Посмотрите на результат, у меня есть вопрос как раз.

    #7
  8. stout

    Форумчанин Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    3.303
    Симпатии:
    9.483
    Адрес:
    Златоглавая и Белокаменная
    Вы проницательны.::smile24.gif::
    Ещё год назад, когда было свободное время, начал писать программку "по-взрослому" — с разделением интерфейса и бизнес-логики, с плагинами и другими плюшками. Использование RAD зачастую подталкивает к написанию программы солянки, когда вычислительная часть перемешана с интерфейсной. Более того, в программах с GUI интерфейсная часть составляет около 80 процентов кода. Ради интереса сейчас посмотрел. Из общих 5500 строчек кода, на алгоритмическую часть приходится всего около 1200 строчек. А меня всегда интересовал алгоритм решения. Интерфейсом занимаюсь через "не могу".
    Да и сами эти задачи появились как побочный продукт основного интереса, давно ставшего хобби — численное интегрирование уравнений движения ИСЗ.::laugh24.gif::
    Смогу. Только вечером – это когда?

    #8
  9. Элен

    Форумчанин

    Регистрация:
    10 дек 2010
    Сообщения:
    1.784
    Симпатии:
    1.521
    stout, а значок у программы мне не привиделся?)) С утра загрузила программу, думаю: "Сейчас начну пробовать." Но как обычно закружилась в делах, вечером начала закрывать открытые программы, дошла до очередной, думаю, что за бутылка с луковицей и третьим элементом, а оказалась уважаемого stout? Все-таки геодезисты народ прикольный [​IMG]

    #9
  10. stout

    Форумчанин Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    3.303
    Симпатии:
    9.483
    Адрес:
    Златоглавая и Белокаменная
    И у меня не получается.::unsure.gif:: Да и не должно как бы. У вас район 180×60 км. А это уже многовато будет (для вашего случая). Кроме того, из общего строя выпадают точки 3 и 7.
    Суперпозиция конформных отображений является конформным отображением. Семипараметрическое преобразование — это частный случай конформного отображения. Поэтому полиномы срабатывают нормально в том случае, если преобразование просто конформное. И не имеет значения по каким формулам оно получается. А вот аппроксимация проекцией исходит из конкретного вида формул. И вот тут преобразование Бурша-Вольфа делает своё черное дело.
    Основная цель этого довеска — попытка описать местные системы координат городов, когда они получаются по формулам, которые проверил, исправил и выложил тут на форуме Вячеслав Трофимович Залуцкий.
    Это не третий элемент, это самый главный наркотик.::biggrin24.gif:: http://geodesist.ru/forum/threads/archaeosys.20703/#post-299973

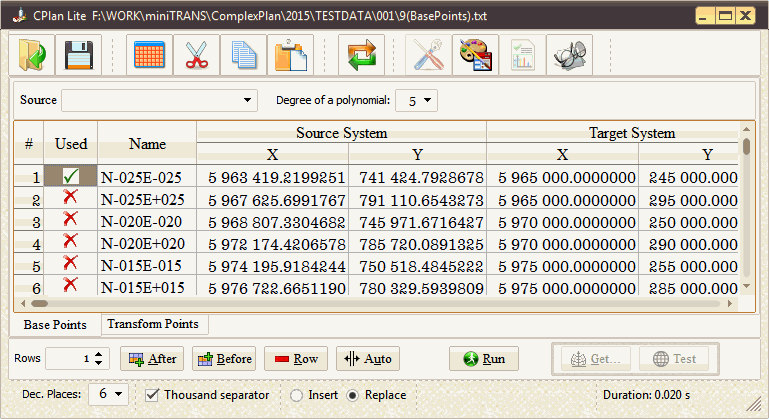

    [​IMG]

    #10
    Элен нравится это.
  11. adon73

    Форумчанин

    Регистрация:
    26 июл 2011
    Сообщения:
    1.349
    Симпатии:
    162
    Вчера скачал, разархивировал на Win7x64 (правда на D в рабочую папку), запускаю - и ничего, курсор крутится, а программа не запускается, отключиться получилось только перезагрузкой... Решил проверить предыдущую версию - все запускается..., опять запускаю скаченное - висит система :(
    Пока не разобрался в чем дело...

    #11
  12. Yuri V.

    Форумчанин

    Регистрация:
    31 мар 2009
    Сообщения:
    1.292
    Симпатии:
    1.173
    Адрес:
    Ивантеевка, РФ
    stout, это ещё не выпадают, это 95г., вот в 42г. - там да, выпадают ::rolleyes24.gif::. Горы однако.
    Заметил, что при аппроксимации в CPlane как-то рассеиваются невязки - при 7-ми параметрическом преобразовании они более однобоки: на ось запад ложится львиная доля, должно быть так раскладываются в геоцентрике высотные ошибки в том месте.
    Кстати, о высотах. Быть может лучше дождаться описания к софтине, но вы меня запутали этим:
    7-ми парам. преобразование подразумевает третью координату, а данная программа оперирует плоскими. При чём здесь преобр. Бурша-Вольфа?

    #12
  13. stout

    Форумчанин Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    3.303
    Симпатии:
    9.483
    Адрес:
    Златоглавая и Белокаменная
    А так? https://yadi.sk/d/hMO50odrkNWmN Не стал упаковывать UPX. Так, на всякий случай спрошу, права на запись в папку есть?
    --- Сообщения объединены, 11 ноя 2015, Оригинальное время сообщения: 11 ноя 2015 ---
    А эти наборы координат из одних и тех же наблюдений получены? Иными словами, их можно получить простым пересчётом в какой-либо программе? Высоты в горах какие?
    Посмотрите на формулу пересчета геодезических координат с референц-эллипсоида на общеземной эллипсоид из книги
    Глушков В.В., Насретдинов К.К., Шаравин А.А. Космическая геодезия
    пересчет геодезических координат с референц-эллипсоида на общеземной эллипсоид.png
    Эти формулы получены дифференцированием преобразования Бурша-Вольфа и имеют тот же порядок точности.
    В пределах небольшой области вокруг центральной точки (B,L,H) эти поправки можно считать постоянными.
    Кстати, по этим формулам можно наглядно оценить влияние высоты на изменение геодезических (или плановых) координат.

    #13
    artur83 нравится это.
  14. Yuri V.

    Форумчанин

    Регистрация:
    31 мар 2009
    Сообщения:
    1.292
    Симпатии:
    1.173
    Адрес:
    Ивантеевка, РФ
    Координаты UTM - часть сети GNSS наблюдений, координаты в Г.-К. - видимо инструментальные. Высоты там из тригонометрии, до 1 знака в 42 годе, и то, что в 95 годе они до 2 - блажь:
    высоты над WGS84 (раскрыть)

    H wgs84 ellips
    206.600
    73.841
    398.049
    117.142
    568.831
    194.914
    462.965
    774.653
    329.899
    335.506

    Но я вас понял. Та часть программы, что отвечает за подбор проекции нужна тогда, когда заведомо известно, что есть аналитическая связь между СК и тогда она подберёт проекцию типа Г.-К. В противном случае программа интересна только в части полиномиальной аппроксимации, что тоже круто! ::smile24.gif::
    --- Сообщения объединены, 11 ноя 2015, Оригинальное время сообщения: 11 ноя 2015 ---
    Из этого... эм.. ::biggrin24.gif:: этих формул смог заключить только то, что поправки обратно пропорциональны высоте, т.е. чем выше, тем меньше, и что это не относится к поправке в саму высоту. И похоже что крайне мало зависимы от неё, точнее так мало, как мала высота по сравнению с радиусом первого вертикала.

    #14
  15. adon73

    Форумчанин

    Регистрация:
    26 июл 2011
    Сообщения:
    1.349
    Симпатии:
    162
    - Скачаю, попробую..., с правами проверю, но каталог обычный, на диске D создал новую папку куда и скопировал файлы из архива... :(

    #15
  16. Палыч

    Форумчанин

    Регистрация:
    16 июл 2007
    Сообщения:
    2.219
    Симпатии:
    154
    Адрес:
    Беларусь
    Теория эт хорошо, но кто канаву закапывать будет?::blink.gif::
    По делу -
    stout, не материтесь крепко .Прикрепляю два файла в СК63 и МСК , куда чего втыкать чтоб найти связи для дальнейшего пересчета из МСК в СК63. До этого делал Кредовским Транскором. Может ваша будет проще?


    Вложения:

    #16
  17. stout

    Форумчанин Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    3.303
    Симпатии:
    9.483
    Адрес:
    Златоглавая и Белокаменная
    Вы абсолютно правы. Почти все местные системы городов строятся по однотипным правилам. Вот только описать их в контроллере зачастую невозможно. Причём, так как есть аналитическая связь между системами, сами пункты, как таковые, не нужны. Достаточно создать сетку, с высокой точностью её пересчитать и попробовать аппроксимировать результат пересчёта.

    Не совсем так. Обратите внимание на предпоследний член в квадратных скобках для B и последний член для L.
    Скажем, для СК от Мосгоргеотреста, которая на Бесселе (это, кстати, не столь важно) а начала отстоят

    Название параметра

    ПМCК à МГГТ

    МГГТàMCK50

    MCK50àМГГТ

    Δх (сдвиг по оси X)

    -316.151

    +434.902

    -434.906

    Δу (сдвиг по оси Y)

    -78.924

    +140.723

    -140.702

    Δz (сдвиг по оси Z)

    -589.650

    +682.888

    -682.888
    (первый столбец значений удалил, потому как очень странно вставляет таблицу)
    Изменение высоты на каждые 50 метров приводят к изменению координат на 1 мм (приблизительно). А так как средне высоты по Москве и области около 200 метров, то ошибка в пересчёте плановых координат от пренебрежения высотой может достигать величины 4-5 мм.
    У меня тоже 64-разрядная Win 7, только диск F::biggrin24.gif::
    Там в архиве есть рисуночек с хеш суммой, позволяет контролировать целостность скаченного и разархивированного файла.
    --- Сообщения объединены, 11 ноя 2015, Оригинальное время сообщения: 11 ноя 2015 ---
    Кривовато как-то получается::sad24.gif::

    Трудно поверить, что на таких расстояниях получаются такие расхождения.
    Да и общих точек маловато будет. Три точки – минимальное число, необходимое для получения полинома первой степени по МНК. В описании сказано "Для алгоритма программы всегда справедливо соотношение N > degree + 1, где N — число точек, а degree — степень полинома."
    Перейдите по ссылке findkey, сравните, результат должен совпасть полностью.
    А если нужны параметры проекции Гаусса-Крюгера для МСК, то сначала описываем параметры СК-63 в файле CustomSYS.ini по образцу, исходной (Source) делаем СК-63 (можно поменять координаты местами кнопочкой со стрелочками на тулбаре). Сначала жмём [Run], затем [Get] и потом тестируем.

    #17
    artur83 и Yuri V. нравится это.
  18. Yuri V.

    Форумчанин

    Регистрация:
    31 мар 2009
    Сообщения:
    1.292
    Симпатии:
    1.173
    Адрес:
    Ивантеевка, РФ
    В этом я вижу ответ на свой давний вопрос, и стал чуть понятнее ваш пост там же.
    Однако, из-за этих слов потестил программу ещё чуток. Взял свой пример с UTM и Г.-К. Создал сетку в UTM на всю территорию примера (120км*80км), с шагом 1 мин. на эллипсоиде.
    1. Определил полином посредством ( выбрал 4 deg., 3 - невязки выше) 10 точек из примера для связки UTM и Г.-К., назовём его А
    2. Перевёл сетку UTM в Г.-К. посредством данного полинома А, сохранил сетку в Г.-К.
    3. Определил полином по двум сеткам, получил полином В
    4. Перевёл полиномом В 10 точек из примера, из UTM в Г.-К. Ошибки - километры.
    Похоже, что существуют серьёзные ограничения у данного метода не только по площади, но и по плотности представления исх. данных для поиска решения.
    У меня много примеров, протяжённых и не очень, можно тестировать, но слово за вами, stout, может я не то делаю и говорю?

    #18
  19. stout

    Форумчанин Форумчанин

    Регистрация:
    5 янв 2008
    Сообщения:
    3.303
    Симпатии:
    9.483
    Адрес:
    Златоглавая и Белокаменная
    А давайте вместе тестировать, если вы не против. Можно здесь, можно через личку. Выбор за вами.

    #19
  20. Yuri V.

    Форумчанин

    Регистрация:
    31 мар 2009
    Сообщения:
    1.292
    Симпатии:
    1.173
    Адрес:
    Ивантеевка, РФ
    Естественно не против! Но так сложилось, в силу моей работы, что все системы координат примеров государственные. Городских не имею в практике, увы.
    Есть на TM Н.З., Израиль, Австралия. Да что толку искать блох? А в России матушке - 42 и иже с нею в силу сами понимаете чего. Столь тонким рубанком да по не строганному...
    95 год сгодится? Скажите, программа полезна для работы в гос. сетях?

    #20
