Geo_Cartogram 7.0.3

Lisp приложение для Civil 3D, подсчёт и оформление картограммы земляных работ

  1. BearDyugin




    Описание команд:

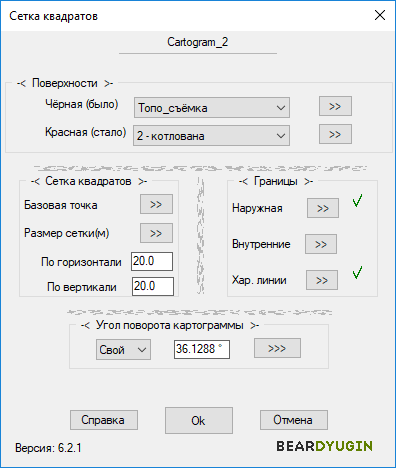

    GCCG_l.png GCCG - (Geo Cartogram Create Grid) - основная команда, создаёт сетку квадратов для дальнейшего подсчёта, команда использует диалоговое окно:
    -< Поверхности >- доступен выбор поверхностей как из списка, так и из чертежа
    -< Сетка квадратов >- по желанию
    Размеры - можно уазать на экране или ввести вручную
    Базовая точка - положение вершины одного из квадратов сетки
    -< Границы >- можно не указывать,
    Наружная - доступно только замкнутые полилинии, будет найдена общая область для 2-ух поверхностей и указанной граници.
    Внутренние - доступны только замкнутые полилинии, можно указать несколько, по данным контурам будут вырезаны области из картограммы
    Характерные линии - могут быть 2D\3D полилинии и характерные линии Civil-а, при пересечении характерных линий и квадратов сетки, квадраты будут поделены характерной линией на части.
    -<Угол поворота картограммы>- задаём поворот картограммы
    МСК - сетка будет создана параллельно осям мировой системы координат.
    ПСК - сетка будет создана параллельно осям пользовательской системы координат. (так было в предыдущих версиях)
    Свой - сетка будет повёрнута согласно углу введённого пользователем.

    GCMR.png GCMR - (Geo Cartogram Merge Regions) команда объединяет несколько выбранных регионов в один. Удобно объединять мелкие участки с соседними крупными. После вызова команды, регионы с площадью менее 2% от базовой будут подсвечены красным цветом, а регионы площадью менее 25% синим.

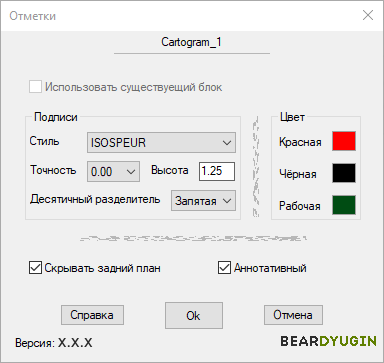

    GCSE.png GCSE - (Geo Cartogram Sign Elevation) команда подписывает отметки по узлам сетки квадратов
    Эта команда создаст блок _Geo_cart_

    Все основные настройки для блока присутствуют в диалоге. Если вам нужно что-то большее, вы всегда можете отредактировать его в редакторе блоков и при последующем вызове команды выбрать "Использовать существующий блок".

    GCWB.png GCWB - (Geo Cartogram Weed Block) команда удаляет блоки (подписи отметок) которые подписывают отдельные вершины, не являющиеся общими для соседних участков.

    GCAB.png GCAB - (Geo Cartogram Add Block) команда вставляет блок (подписи отметок) в любом указанном вами месте.

    GCWZ.png GCWZ - (Geo_Cartogram_Work_Zero) команда обнуляет рабочею отметку в указанных блоках, при этом доступен выбор, какую отметку Красную или Чёрную оставить без изменений.

    GCDE.png GCDE - (Geo_Cartogram_Delete_Elevation) команда удаляет все подписи отметок.

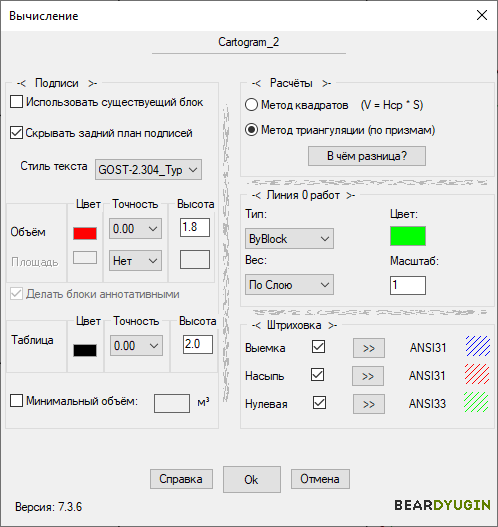

    GCCV.png GCCV - (Geo Cartogram Calculation Volumes) команда на основе уже созданной сетки квадратов и подписанных отметок произведет подсчёт и дальнейшее оформление.

    Эта команда создаст блок _Geo_cart_vol_

    Все основные настройки для блока присутствуют в диалоге. Если вам нужно что-то большее, вы всегда можете отредактировать его в редакторе блоков и при последующем вызове команды выбрать "Использовать существующий блок".

    GCDV.png GCDC - (Geo Cartogram Delete Calculation) команда удаляет только вычисления объёмов, оставляя сетку квадратов и подписи отметок, для возможного редактирования самой сетки\поверхностей\отметок и повторного вычисления

    GCMB.png GCMB - (Geo Cartogram Move Block) команда переносит блок (подписи углов или объёма) в новое место и строит выноску от первоначального положения.

    GCDA.png GCDA - (Geo Cartogram Delete All) команда удаляет всю картограмму целиком.


    Стоимость.
    Площадная - 500 р.
    Линейная - 500 р.
    Возможна оплата по счёту\договору. Скидки именинникам и активным форумчанам.

    Установка.

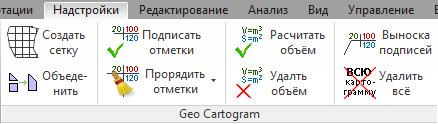

    Приложение устанавливается автоматически, в AutoCAD CIVL 3D начиная с версии 2013. На Ленте, на вкладке "Надстройки" появится панель "Geo Cartogram"

    Если пробный период истёк и вы не зарегистрировали приложение, то после установки новой версии будет доступно ещё 10 дней на тестирование.


    Удаление.
    Удаление производится штатными методами Windows через Панель управления -> Установка\удаление программ
