Быстрый профиль. Quick Profile 3.0

Создание быстрого профиля по 3d-линии

  1. Alexandr-GR

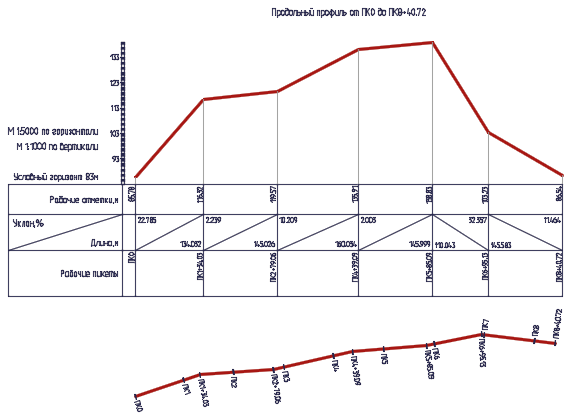

    LISP-приложение. Построить продольный профиль по 3D-линии (3d-полилиния, характерная линия(c3d), фигура(c3d))

    КРАТКОЕ ОПИСАНИЕ:
    • Выбрать трассу или рисовать с указанием значений отметок (с возможностью отмены ввода)
    • Выбрать направление пикетажа (обратить или оставить без изменений)

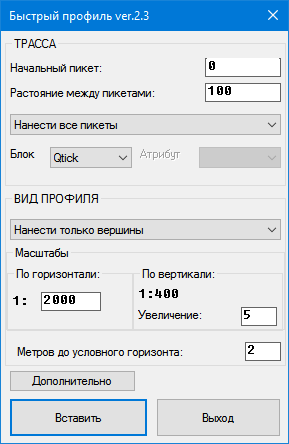

    • В основном окне установить значения для текущей трассы и текущего чертежа
    2017-04-10_9-58-34.png Окно_дополнительно.gif
    • В дополнительном окне установить постоянные значения (для текущего и последующих сеансов)

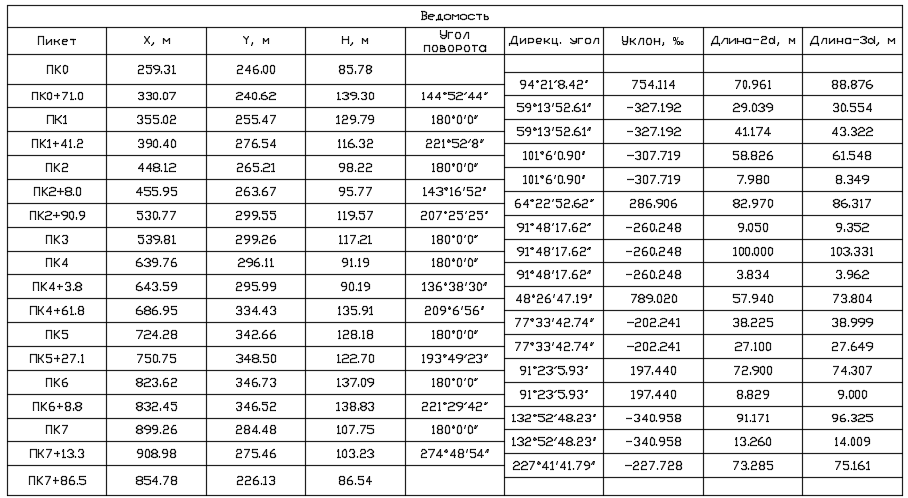

    • Вставить профиль в чертеж, при необходимости перестроить или вывести ведомость


    МАКРОС НА КНОПКУ: ^C^C^P(if (not C:QP)(load "QuickProfile_3_0.VLX" ));^PQP;
    АЛЬТЕРНАТИВНЫЙ МАКРОС НА КНОПКУ: ^C^C^P(if (not C:QP)(load "QuickProfile_3_0.VLX" ));^PQPRF;
    *название файла, из-за изменения версии, время от времени меняется - будьте внимательны!
    Dmitriy89987777, sneg_doroga, Чихун и 28 другим нравится это.

Последние обнoвления

  1. Исправления
  2. Исправления
  3. Очередное важное

Пoследние рецензии

  1. DGZ
    DGZ
    5/5,
    Версия: 3.0
    Быстро. Просто. Спасибо)
  2. sneg_doroga
    sneg_doroga
    5/5,
    Версия: 3.0
    СПАСИБО огромное!!!! Прям огромный поклон! Жалею об одном, что раньше не зашла к ВАМ!
  3. DaiverGeo
    DaiverGeo
    5/5,
    Версия: 3.0
    Автору спасибо огромное! Удобная утилита когда нужно быстро отрисовать небольшой участок. Не прибегая к помощи навороченных программ типа Civil 3D.
  4. Татьяна_гидролог
    Татьяна_гидролог
    5/5,
    Версия: 3.0
    а как ее установить?
  5. Nikolainew
    Nikolainew
    5/5,
    Версия: 3.0
    То, что надо!
  6. alex227
    alex227
    5/5,
    Версия: 2.9
    Спасибо!
  7. alex227
    alex227
    5/5,
    Версия: 2.6
    Супер!Спасибо!
  8. DenPenza
    DenPenza
    5/5,
    Версия: 2.5
    Спасибо
  9. Gizmenator
    Gizmenator
    5/5,
    Версия: 2.5
    Отлично. Большое спасибо!
  10. DGZ
    DGZ
    5/5,
    Версия: 2.5
    Спасибо!!!
